SIRIUS V-X 64/78

Detailzeichnung auswählen und einzeln als PDF herunterladen.

Fensterfront und Detail gemeinsam beurteilen

Systemschnitt, Mittelpartie und Festverglasung sind einzeln dokumentiert. Die Referenz Nussbaumen zeigt eine ausgeführte Fensterfront. Die passende Ausführung stimmen wir anhand Ihres Projekts ab.

Dieses System anfragen Alle Systeme ansehen

SYSTEMVISUALISIERUNG

SIRIUS X / V-FKB im 3D-Schnitt

Originale Systemvisualisierungen aus der gemeinsamen SIRIUS-Systemfamilie. Sie ergänzen die nachfolgenden 1:1-Systemzeichnungen um eine räumlich verständliche Ansicht.

SIRIUS X – professionelles Rendering

GEPRÜFTE LEISTUNG

Prüfzeugnisse & technische Nachweise

Für SIRIUS X V-FKB liegen ein aktueller BFH-Prüfnachweis sowie Wärmeschutzberechnungen nach EN ISO 10077 vor.

Klasse 4Luftdurchlässigkeit9ASchlagregendichtheitC4Windlast

BFH Prüfbericht 2025Geprüftes Holz-Metall-Element SIRIUS X V-FKBPrüfnachweis ansehen →

WärmeschutznachweisUf je Detail ca. 1.19 bis 1.30 W/(m²K), berechnet nach EN ISO 10077Berechnung ansehen →Detail 2 ansehen →Detail 3 ansehen →

Leistungswerte gelten für die jeweils geprüfte bzw. berechnete Ausführung.

Gesamtübersicht als PDF herunterladen ↓

PDF-Vorschau Blatt 1 – SIRIUS V-X 64/78

Vorschau vergrössern ↗

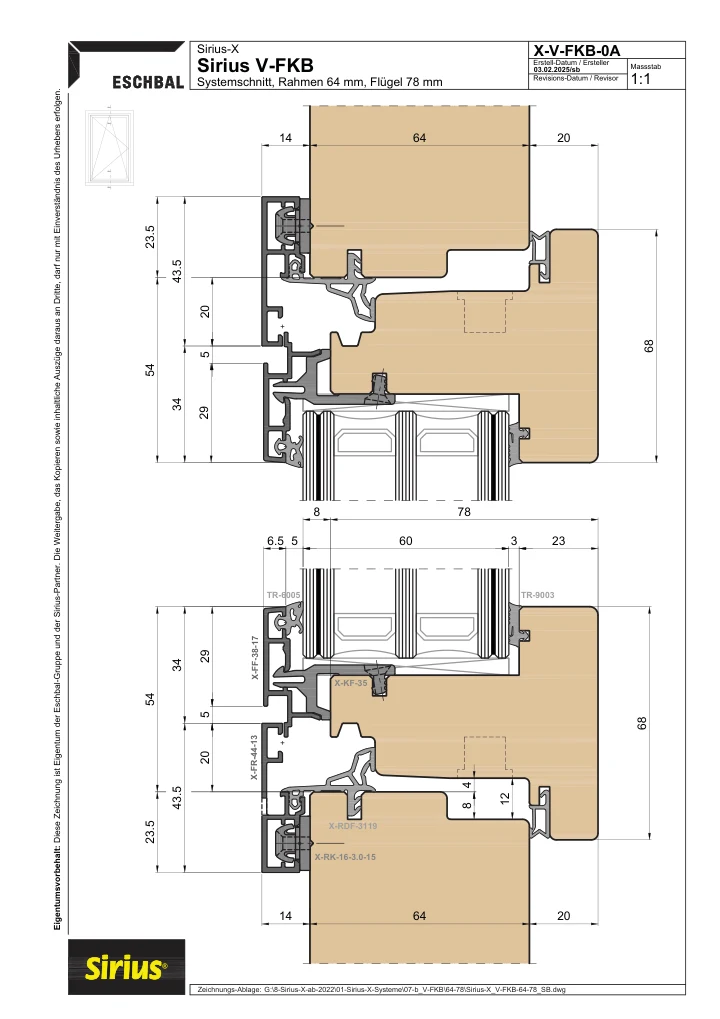

Systemzeichnung – Blatt 1

Blatt 1

PDF-Vorschau Blatt 2 – SIRIUS V-X 64/78

Vorschau vergrössern ↗

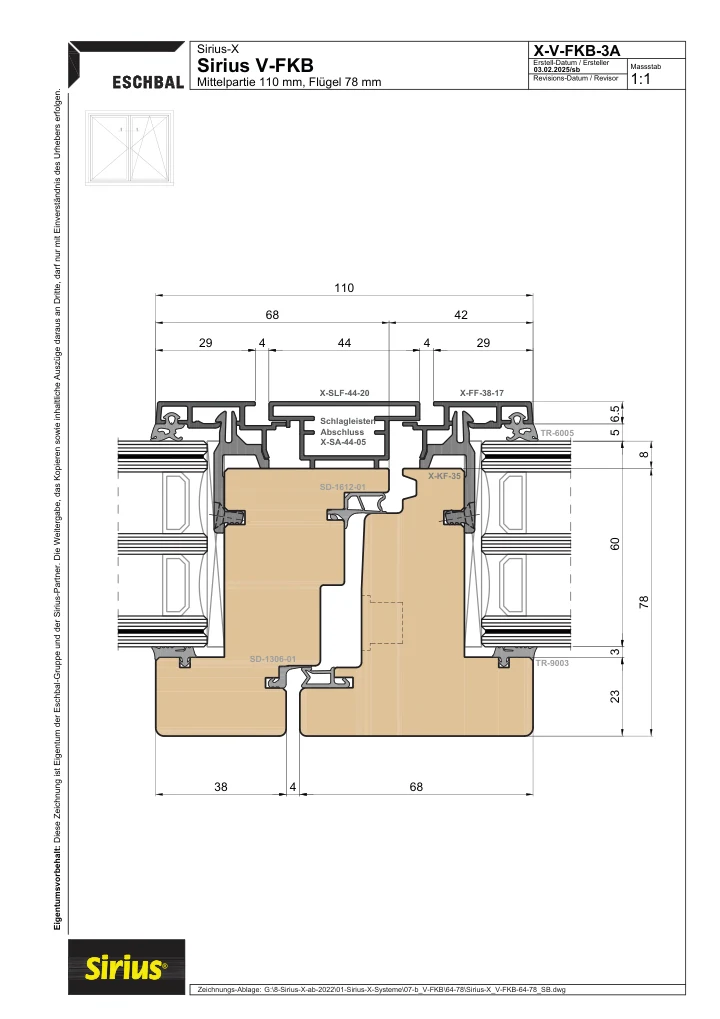

Systemzeichnung – Blatt 2

Blatt 2

PDF-Vorschau Blatt 3 – SIRIUS V-X 64/78

Vorschau vergrössern ↗

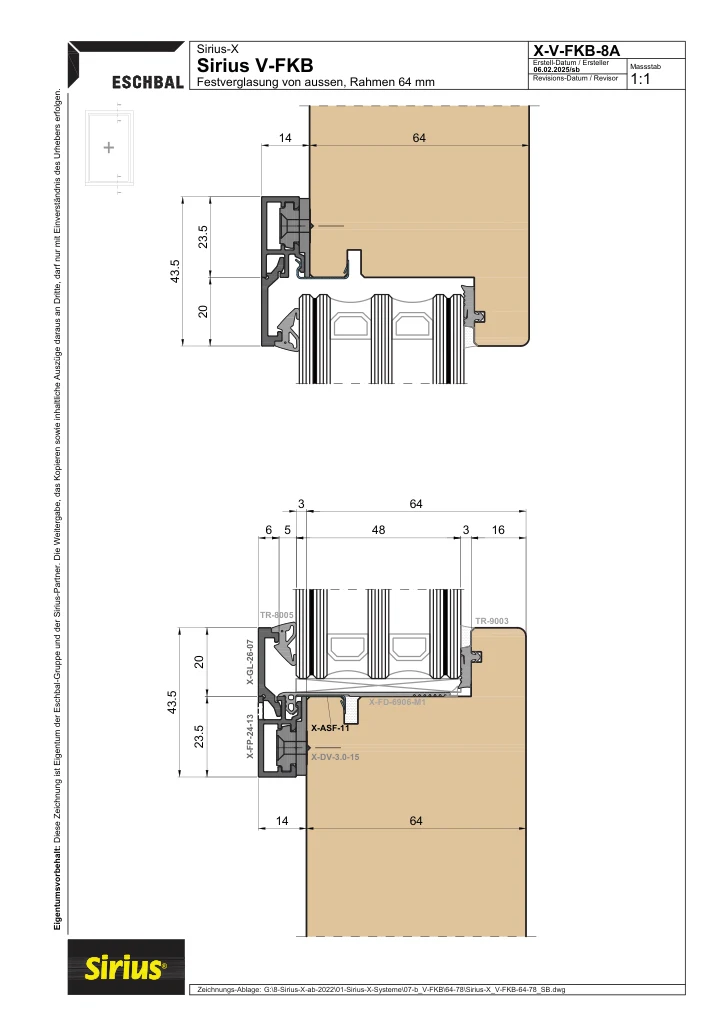

Systemzeichnung – Blatt 3

Blatt 3
