SIRIUS V FK 68/78

Detailzeichnung auswählen und die verfügbaren Dateien einzeln herunterladen. Die Zuordnung erfolgt über die Zeichnungsnummer; die jeweiligen Zeichnungsstände sind beim Detail angegeben.

Festverglasung und Flügel kombinieren

Vertikalschnitte, Mittelpartien und weitere dokumentierte Details unterstützen die Planung der passenden Ausführung. Die passende Ausführung stimmen wir anhand Ihres Projekts ab.

Dieses System anfragen Alle Systeme ansehen

GEPRÜFTE LEISTUNG

Prüfzeugnis SIRIUS V FK

BFH-geprüftes Holz-Aluminium-Fenster. Prüfzeugnis 73DL-006437-P-01-PZ-05.

Klasse 4Luftdurchlässigkeit9ASchlagregendichtheitC3Windlast

Prüfzeugnis ansehen →Ergebnisübersicht ansehen →

Geprüft an einem zweiflügeligen Element 1400 × 2200 mm. Massgebend ist die dokumentierte Prüfausführung.

Gesamtübersicht als PDF herunterladen ↓

PDF-Vorschau Zeichnung 152561804001 – SIRIUS V FK 68/78

Vorschau vergrössern ↗

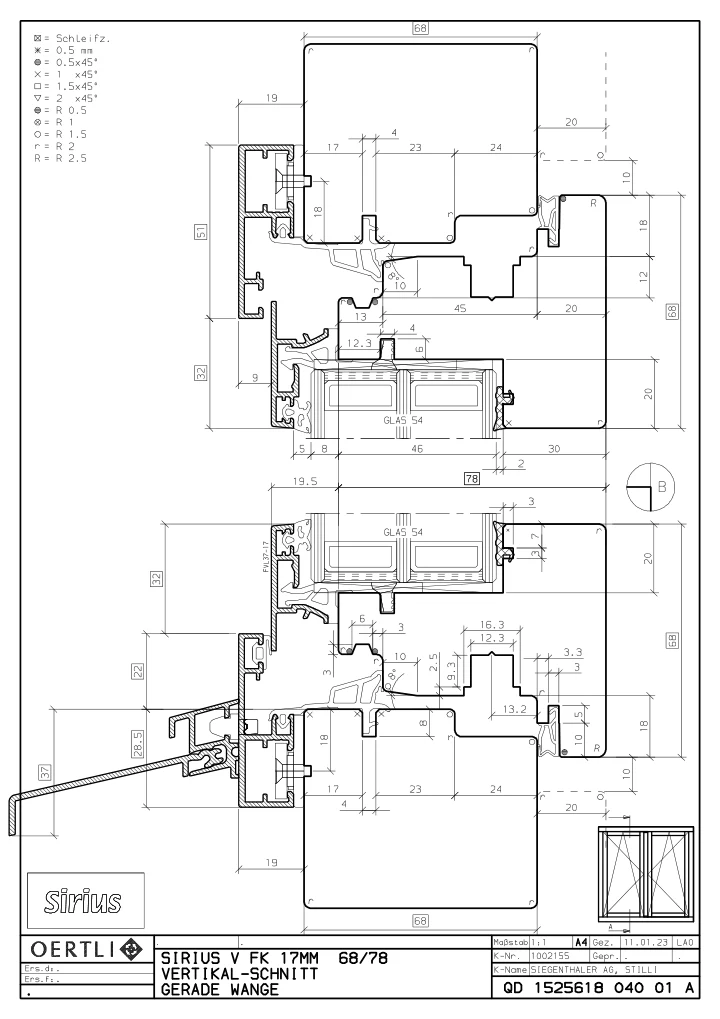

Vertikalschnitt – gerade Wange, FK 17 mm

Zeichnung 1525618 040 01 · PDF A / CAD B · Katalogblatt 1

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561804101 – SIRIUS V FK 68/78

Vorschau vergrössern ↗

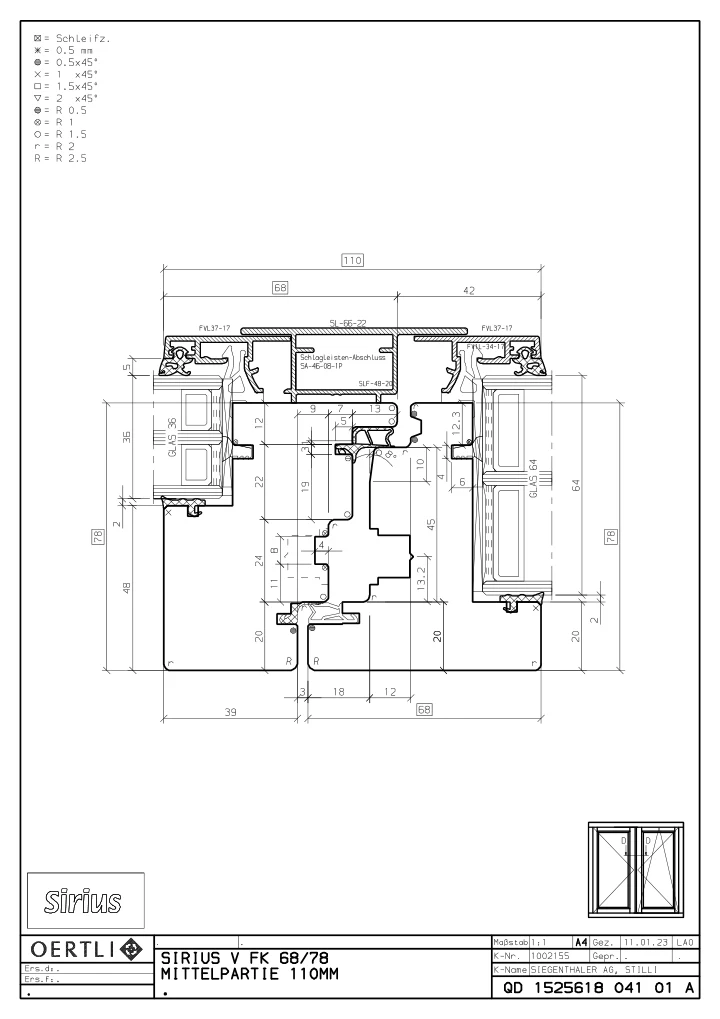

Mittelpartie 110 mm

Zeichnung 1525618 041 01 · PDF A / CAD B · Katalogblatt 2

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561804201 – SIRIUS V FK 68/78

Vorschau vergrössern ↗

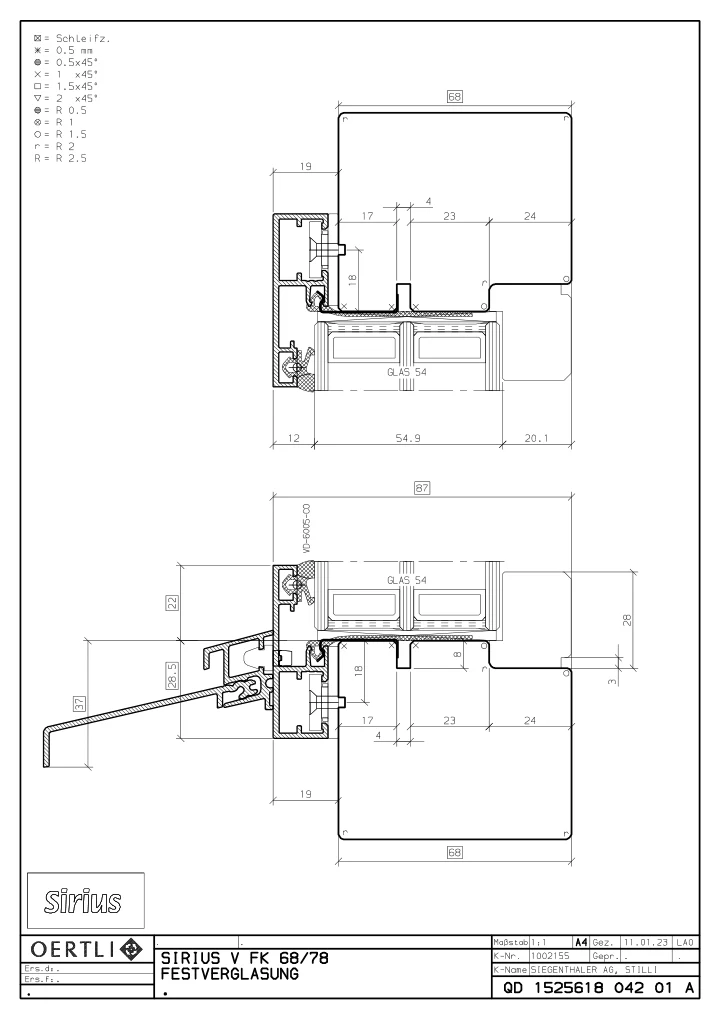

Festverglasung

Zeichnung 1525618 042 01 · PDF A / CAD B · Katalogblatt 3

PDF ↓DWG ↓DXF ↓

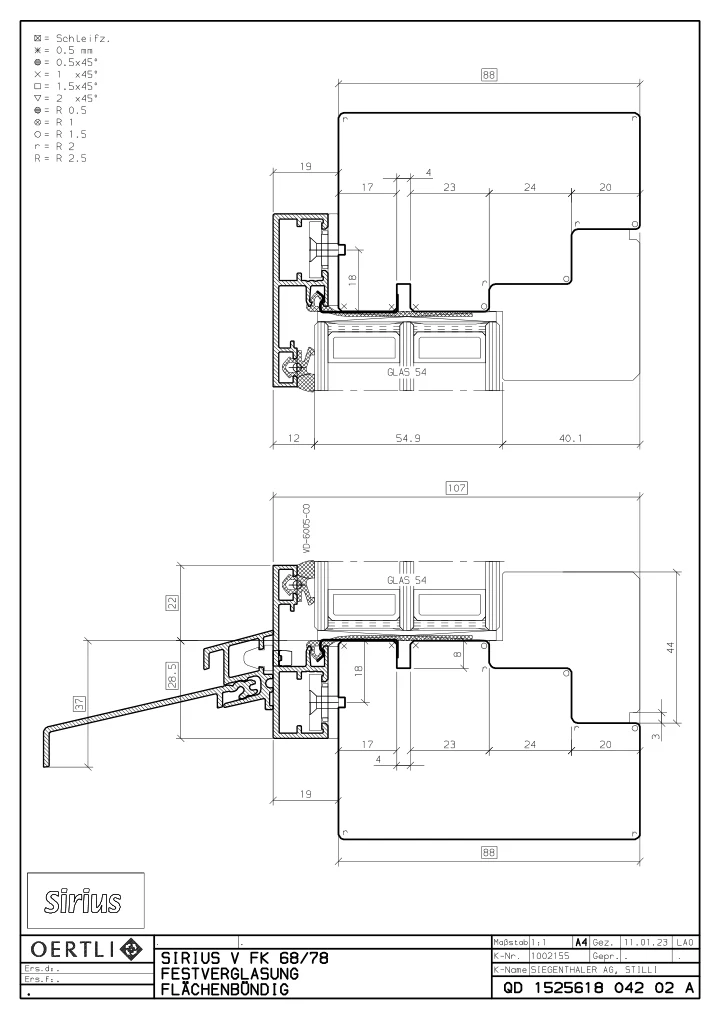

PDF-Vorschau Zeichnung 152561804202 – SIRIUS V FK 68/78

Vorschau vergrössern ↗

Festverglasung – flächenbündig

Zeichnung 1525618 042 02 · PDF A / CAD B · Katalogblatt 4

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561804203 – SIRIUS V FK 68/78

Vorschau vergrössern ↗

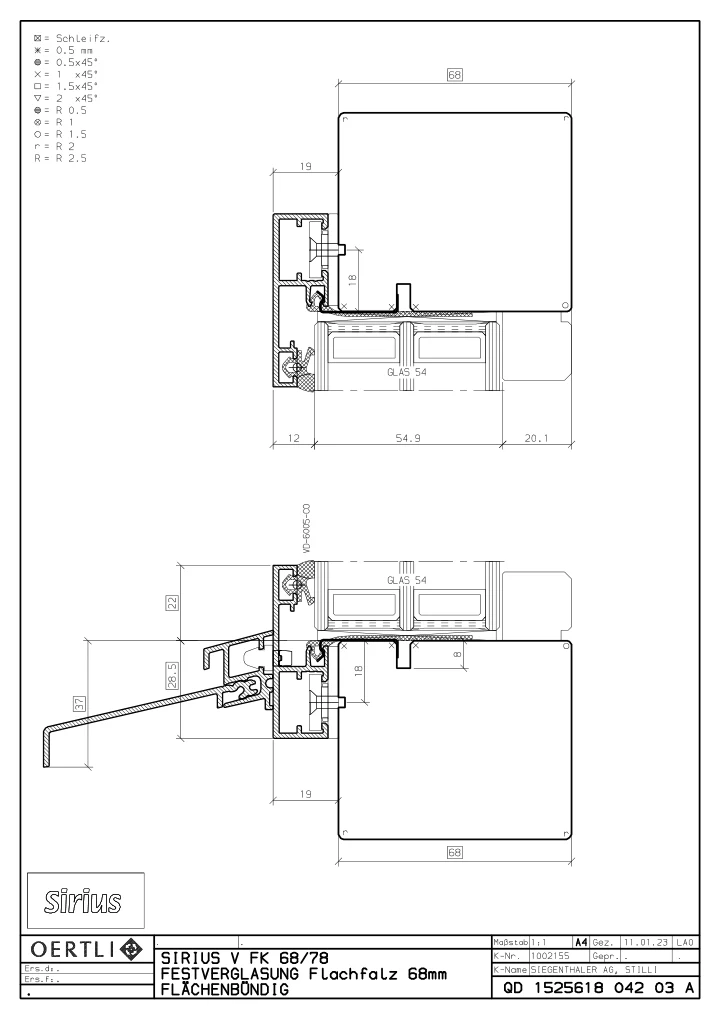

Festverglasung – Flachfalz 68 mm, flächenbündig

Zeichnung 1525618 042 03 · PDF A / CAD B · Katalogblatt 5

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561804204 – Blatt 6

Vorschau vergrössern ↗

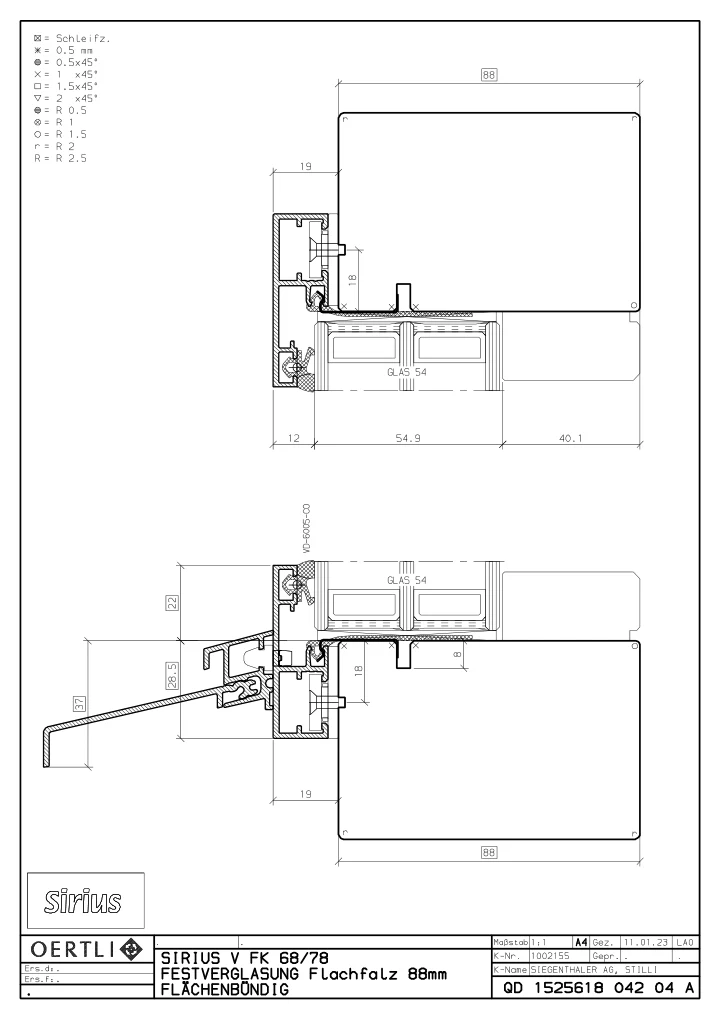

Festverglasung – Flachfalz 88 mm, flächenbündig

Zeichnung 1525618 042 04 · PDF A · Katalogblatt 6

PDF ↓

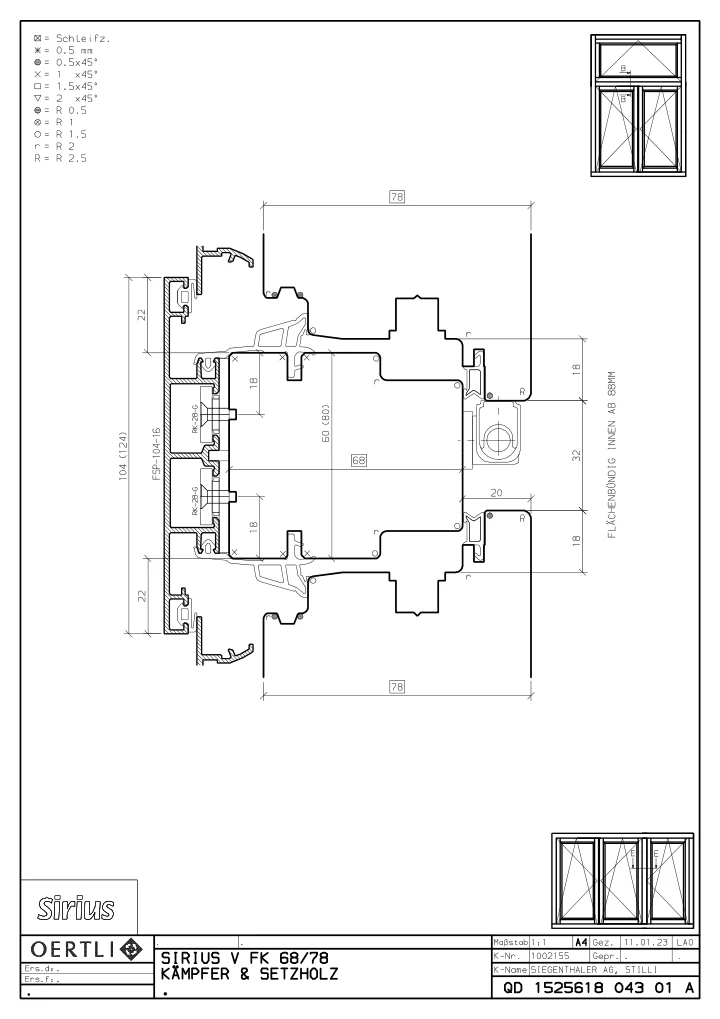

PDF-Vorschau Zeichnung 152561804301 – Blatt 7

Vorschau vergrössern ↗

Kämpfer und Setzholz

Zeichnung 1525618 043 01 · PDF A / CAD B · Katalogblatt 7

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561804302 – Blatt 8

Vorschau vergrössern ↗

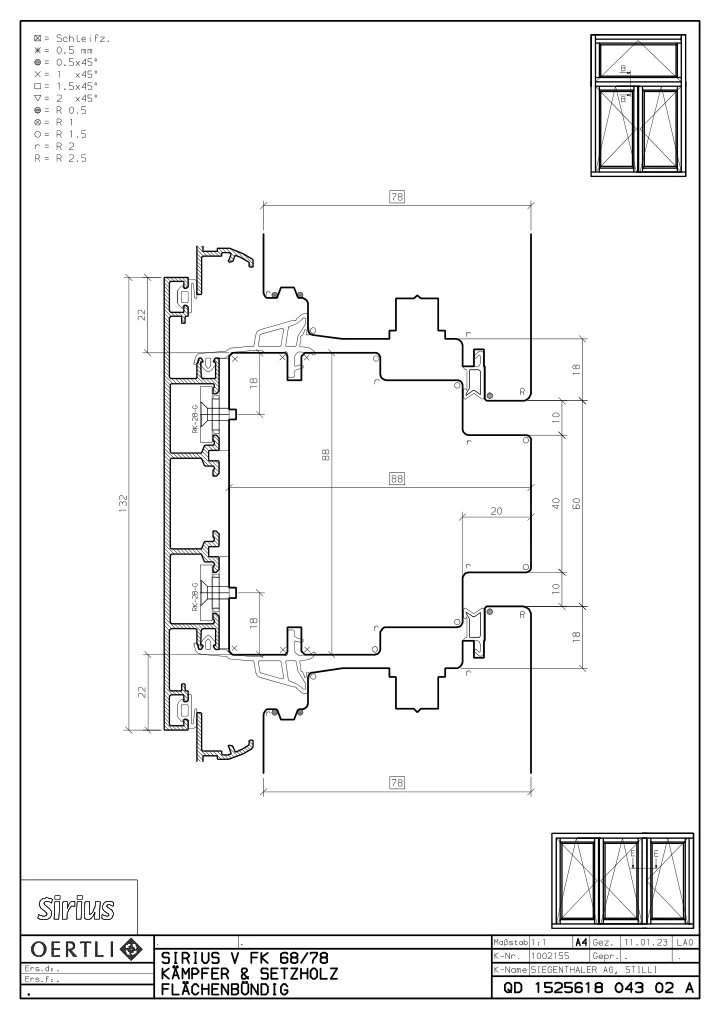

Kämpfer und Setzholz – flächenbündig

Zeichnung 1525618 043 02 · PDF A / CAD B · Katalogblatt 8

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561804401 – Blatt 9

Vorschau vergrössern ↗

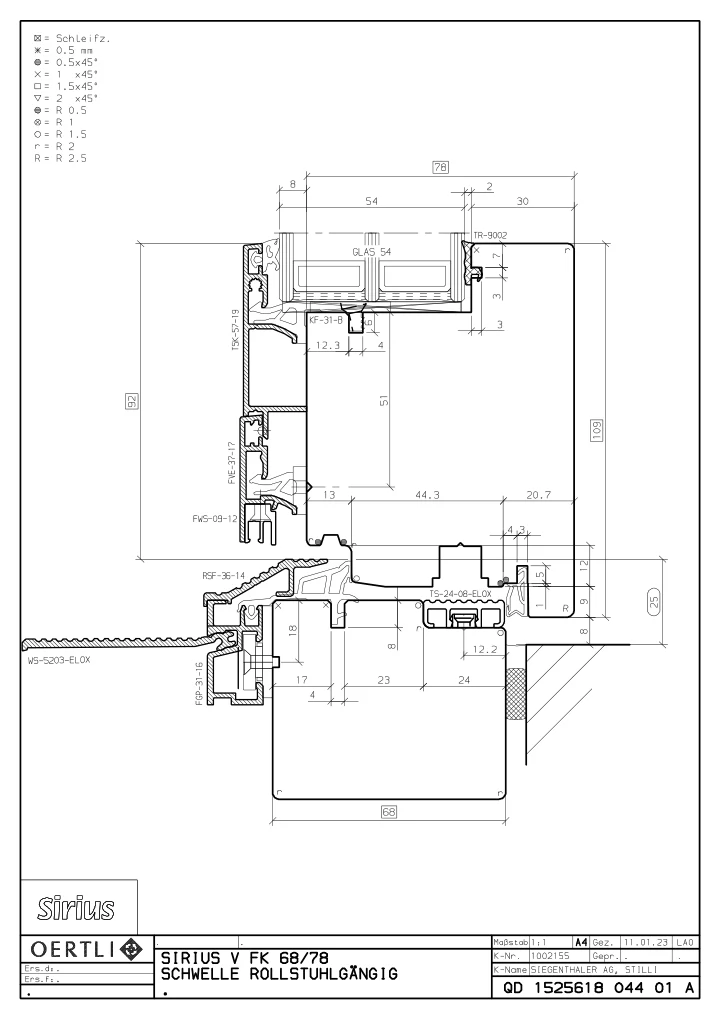

Schwelle – rollstuhlgängig

Zeichnung 1525618 044 01 · PDF A / CAD B · Katalogblatt 9

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561804402 – Blatt 10

Vorschau vergrössern ↗

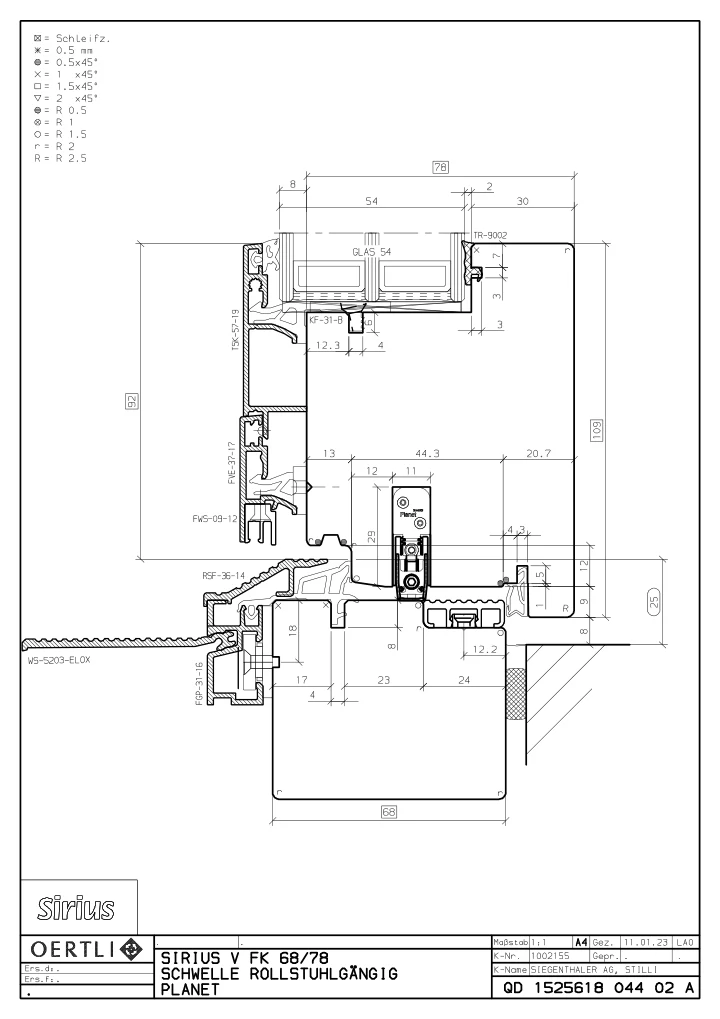

Schwelle – rollstuhlgängig, Planet

Zeichnung 1525618 044 02 · PDF A / CAD B · Katalogblatt 10

PDF ↓DWG ↓DXF ↓

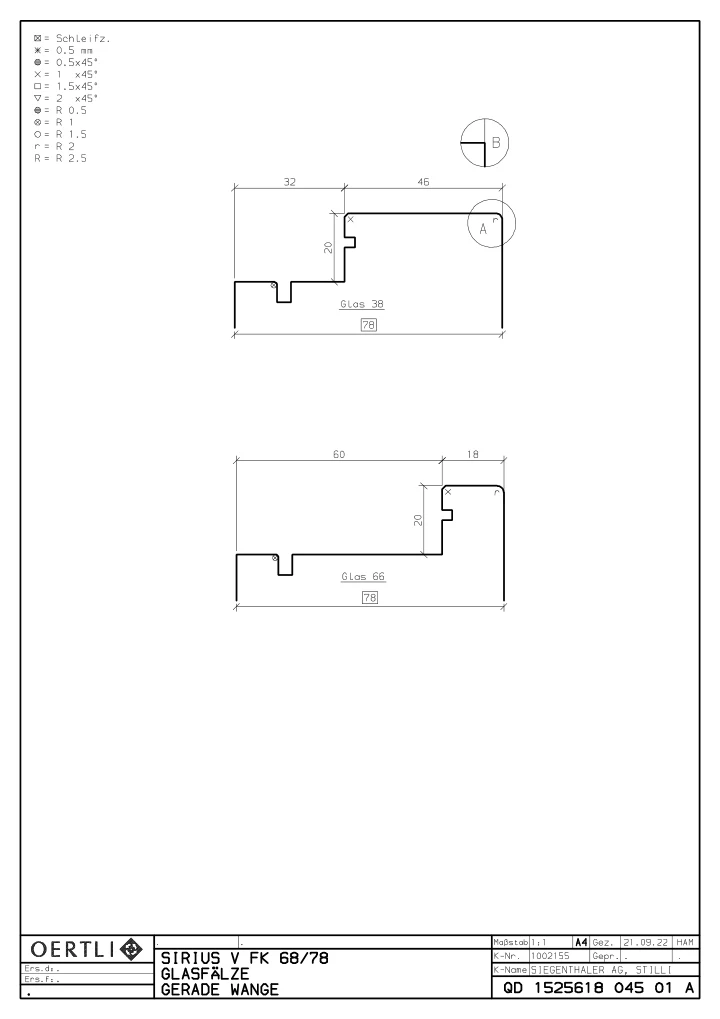

PDF-Vorschau Zeichnung 152561804501 – Blatt 11

Vorschau vergrössern ↗

Glasfalze – gerade Wange

Zeichnung 1525618 045 01 · PDF A / CAD B · Katalogblatt 11

PDF ↓DWG ↓DXF ↓

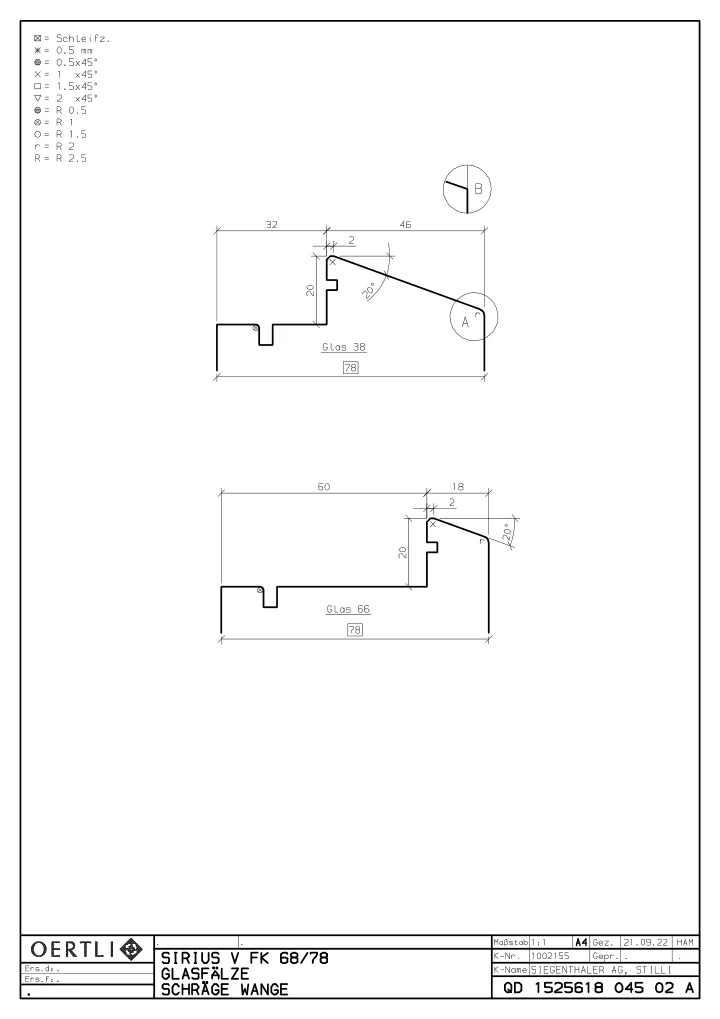

PDF-Vorschau Zeichnung 152561804502 – Blatt 12

Vorschau vergrössern ↗

Glasfalze – schräge Wange

Zeichnung 1525618 045 02 · PDF A · Katalogblatt 12

PDF ↓

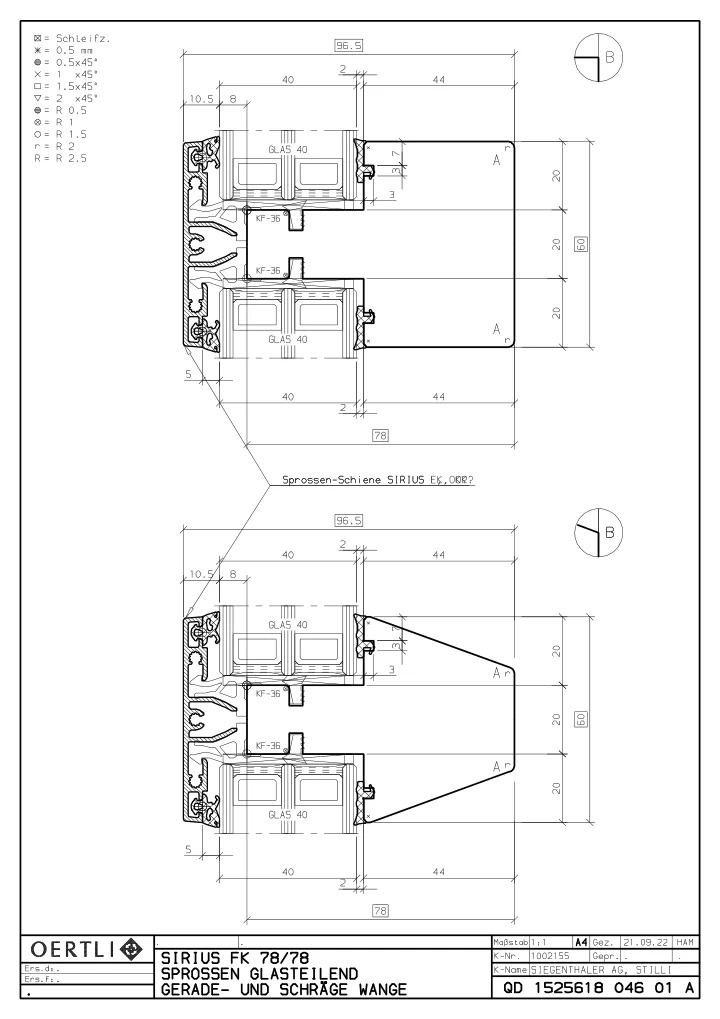

PDF-Vorschau Zeichnung 152561804601 – Blatt 13

Vorschau vergrössern ↗

Glasteilende Sprossen – Blattbezeichnung FK 78/78

Zeichnung 1525618 046 01 · PDF A / CAD A · Katalogblatt 13

Blattbezeichnung: PDF FK 78/78, CAD V FK 68/78.

PDF ↓DWG ↓DXF ↓

QD bezeichnet die PDF-Zeichnung, SD die CAD-Datei. Bei gleicher Zeichnungsnummer können die Indexbuchstaben und damit die Zeichnungsstände abweichen. Weitere Unterlagen erhalten Sie auf Anfrage.
