SIRIUS L 78/78
Technische Profilschnitte und Systemdarstellungen für SIRIUS L 78/78. Die Gesamtübersicht steht direkt als PDF bereit; einzelne CAD-Dateien werden nur dort veröffentlicht, wo die Zeichnungszuordnung eindeutig verifiziert ist. Für die Planung sind Profilgeometrie, Glasbereich, Mittelpartie und Anschlussdetails direkt aus dem aktuellen Zeichnungsstand zu übernehmen. Bei objektspezifischen Abweichungen wird die konstruktive Ausführung vor Freigabe abgestimmt.
Flügel, Festfelder und Anschlussvarianten
Die Detailauswahl zeigt unter anderem gerade und lichtoptimierte Wangen, Mittelpartien, Festverglasungen und Schwellen. Die passende Ausführung stimmen wir anhand Ihres Projekts ab.
Dieses System anfragenAlle Systeme ansehenSYSTEMVISUALISIERUNG

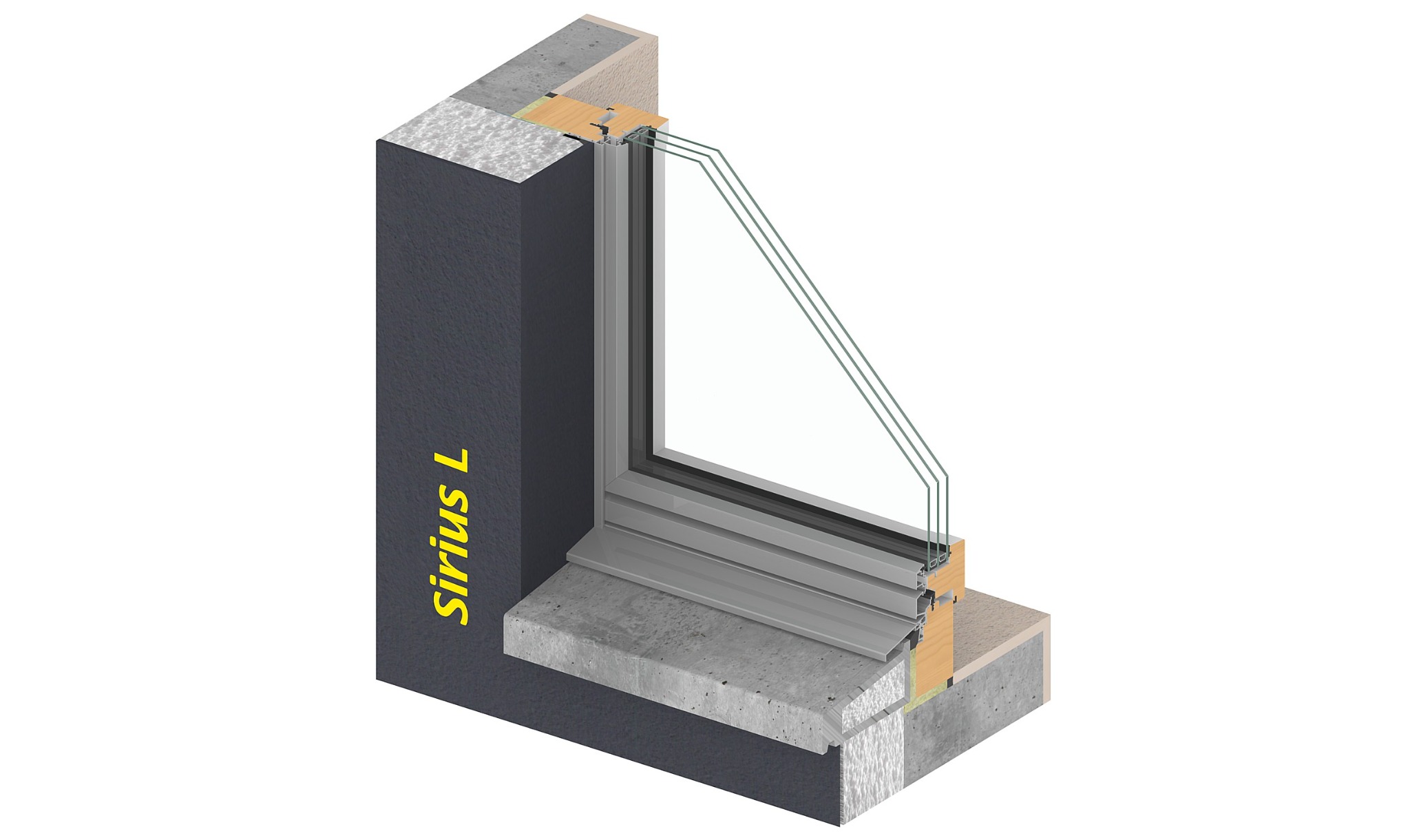

SIRIUS L 78/78 im 3D-Schnitt
Die 3D-Systemansicht zeigt den konstruktiven Aufbau des SIRIUS L 78/78 als Holz-Metall-Fenster. Für die Ausführungsplanung bleibt die verlinkte technische Zeichnung massgebend.
SIRIUS LK
SIRIUS LS
Die aktuelle Gesamtübersicht ist als PDF hinterlegt. Einzelne DWG- und DXF-Dateien werden ergänzt, sobald die Zuordnung zur jeweiligen Zeichnungsnummer eindeutig geprüft ist. Weitere CAD-Unterlagen erhalten Sie auf Anfrage.
