SIRIUS L 68/68

Detailzeichnung auswählen und die verfügbaren Dateien einzeln herunterladen. Die Zuordnung erfolgt über die Zeichnungsnummer; die jeweiligen Zeichnungsstände sind beim Detail angegeben.

Flügel, Festfelder und Anschlussvarianten

Die Detailauswahl zeigt unter anderem gerade und lichtoptimierte Wangen, Mittelpartien, Festverglasungen und Schwellen. Die passende Ausführung stimmen wir anhand Ihres Projekts ab.

Dieses System anfragen Alle Systeme ansehen

SYSTEMVISUALISIERUNG

SIRIUS L im 3D-Schnitt

Die Systemdarstellungen zeigen die beiden Aluminium-Flügelvarianten des SIRIUS L. Die technische Geometrie entspricht dem eingesetzten SIRIUS-Fenstersystem.

SIRIUS LK – professionelles Gindraux/Eschbal Rendering

SIRIUS LS – professionelles Gindraux/Eschbal Rendering

GEPRÜFTE NACHWEISE

Prüfzeugnisse & technische Nachweise

Für SIRIUS L sind dokumentierte Prüfungen zu Luftdurchlässigkeit, Schlagregendichtheit, Widerstandsfähigkeit bei Windlast, Biegesteifigkeit und Schallschutz vorhanden.

GEPRÜFTE LEISTUNG

Prüfzeugnis SIRIUS L

BFH-geprüftes Holz-Aluminium-Fenster. Prüfzeugnis 9322-PZ-04.

Klasse 4Luftdurchlässigkeit

E750Schlagregendichtheit

C3Windlast

Prüfzeugnis ansehen →

Geprüft an einem zweiflügeligen Element 1400 × 2200 mm, System SIRIUS V System L, Rahmen/Flügel 58/58. Massgebend ist die dokumentierte Prüfausführung.

BFH Prüfbericht 7950-PB-03Biegesteifigkeit von Mittelpartie, Setzholz und KämpferPrüfnachweis ansehen →

gbd LAB Schallschutzprüfung – SIRIUS L / 68Rw 42 (-1;-4) dB · geprüfte Holz-Aluminium-Ausführung · Rahmenprofil RP-40-13Schallschutzprüfung ansehen →

gbd LAB Schallschutzprüfung – SIRIUS L / 68Rw 42 (-2;-5) dB · geprüfte Holz-Aluminium-Ausführung · Prüfbericht 15/1206_01aSchallschutzprüfung ansehen →

Die Dokumente werden als Ansicht bereitgestellt. Massgebend ist jeweils die geprüfte Ausführung.

WÄRMESCHUTZ

SIRIUS L 68/68 – rechnerisch abgeleitete U-Werte

Die Werte für SIRIUS L 68/68 sind aus den dokumentierten Systemvarianten SIRIUS L 64/64 und SIRIUS L 74/74 rechnerisch abgeleitet.

Uf ca. 1,28 W/m²KRahmenwert

Uw ca. 0,94 W/m²Kbei Ug 0,7

Uw ca. 0,86 W/m²Kbei Ug 0,6

Uw ca. 0,79 W/m²Kbei Ug 0,5

Hinweis: Für SIRIUS L 68/68 liegt kein separater U-Wert-Nachweis vor. Die Angaben sind daher keine eigenständigen Prüfwerte, sondern rechnerisch aus den vorhandenen Nachweisen 64/64 und 74/74 abgeleitet.

SIRIUS L 68/68

Flügel, Festfelder und Anschlussvarianten

SIRIUS L im 3D-Schnitt

Prüfzeugnisse & technische Nachweise

Prüfzeugnis SIRIUS L

SIRIUS L 68/68 – rechnerisch abgeleitete U-Werte

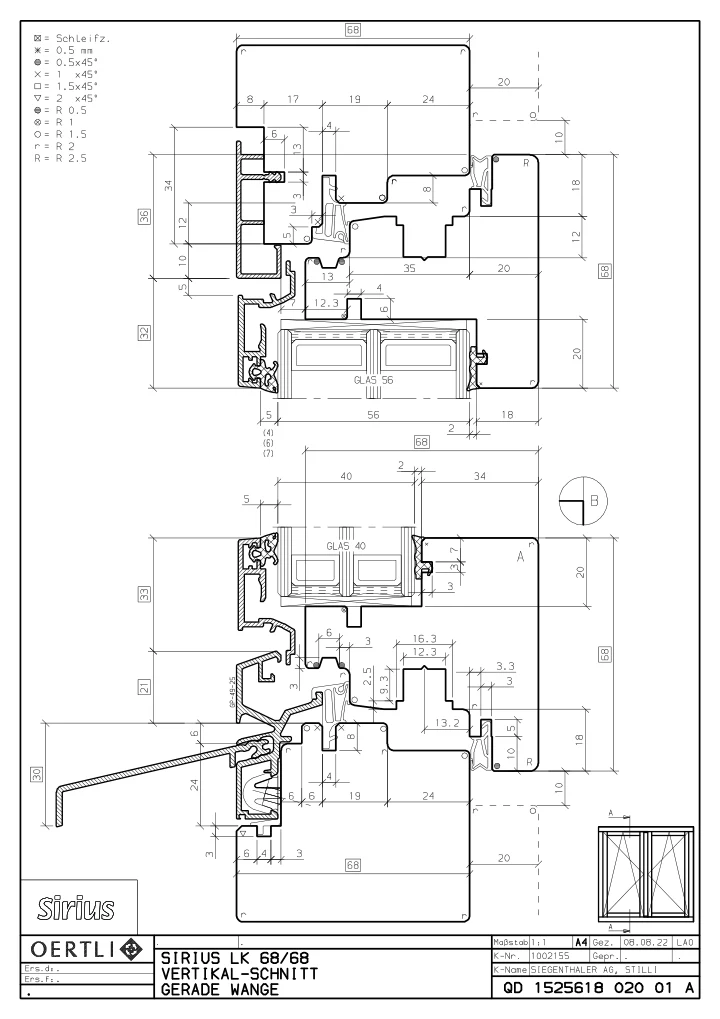

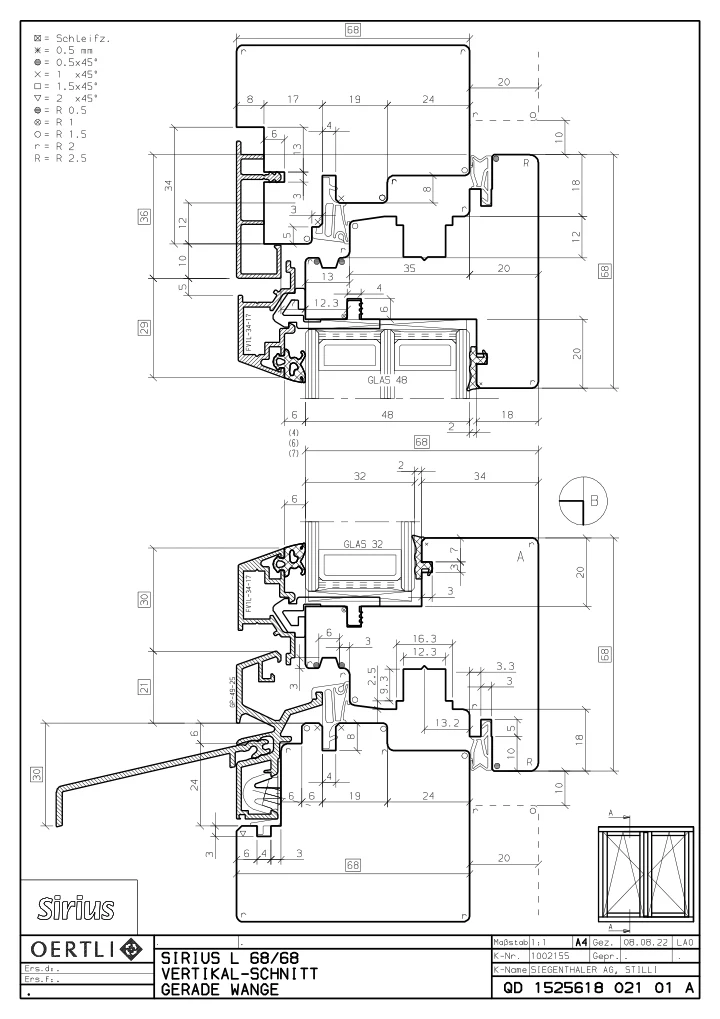

Vertikalschnitt LK – gerade Wange

Vertikalschnitt L – gerade Wange

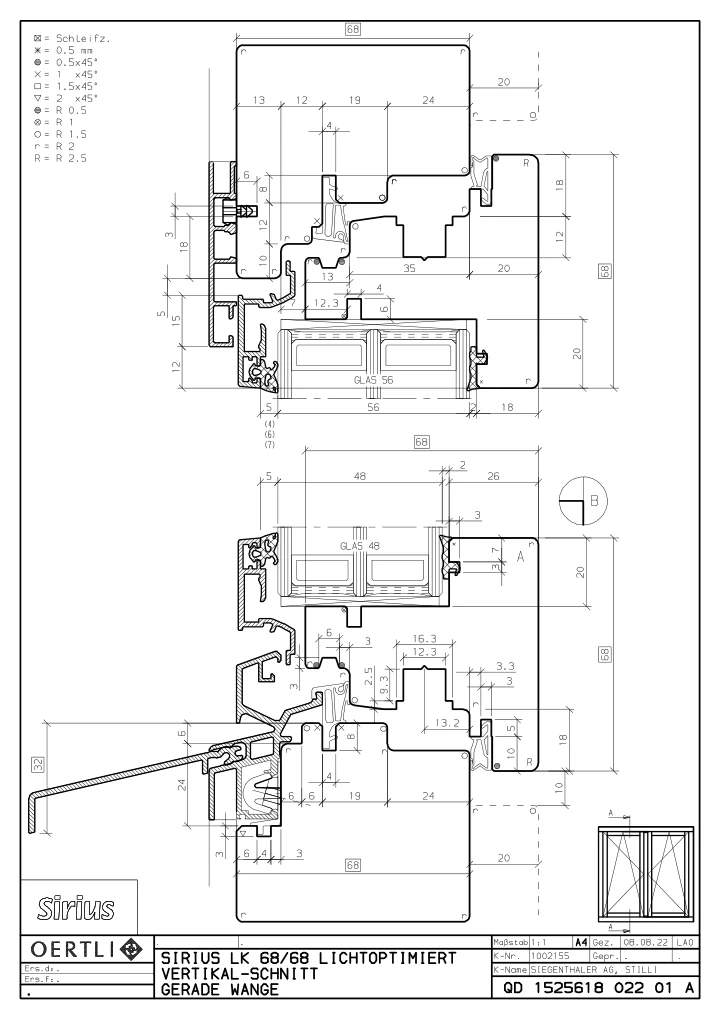

Vertikalschnitt LK – lichtoptimiert

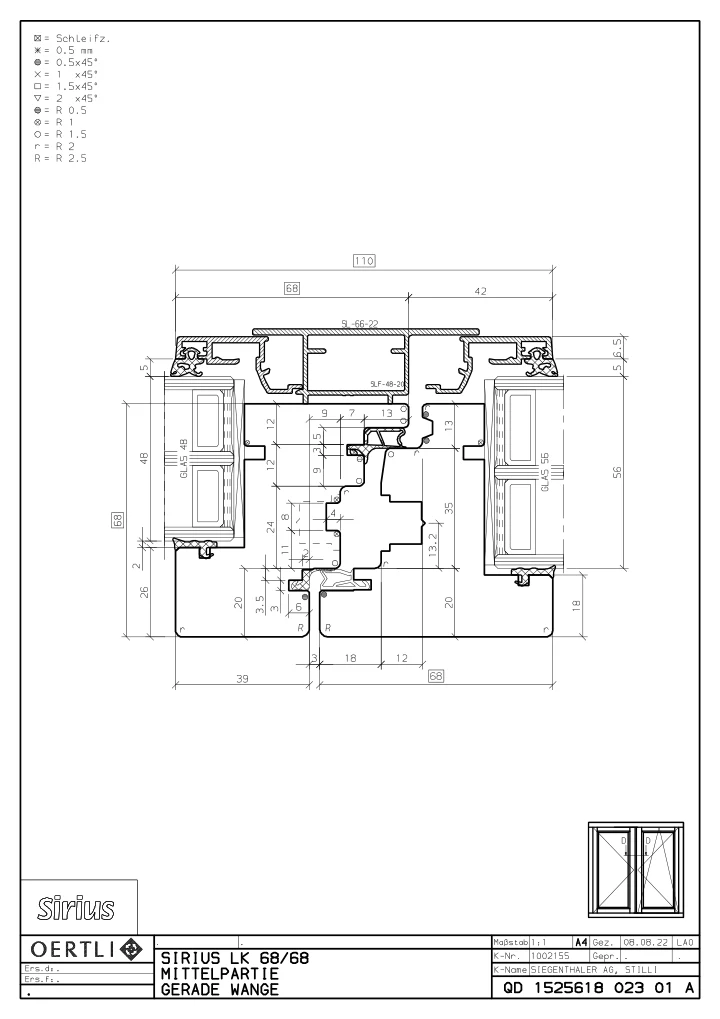

Mittelpartie – gerade Wange

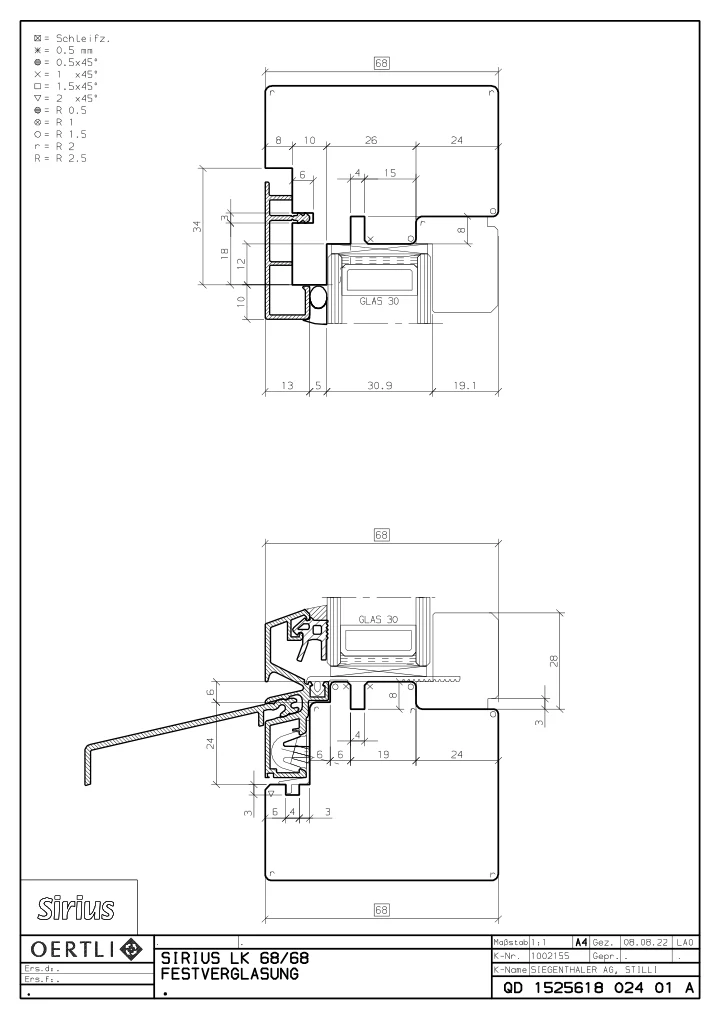

Festverglasung

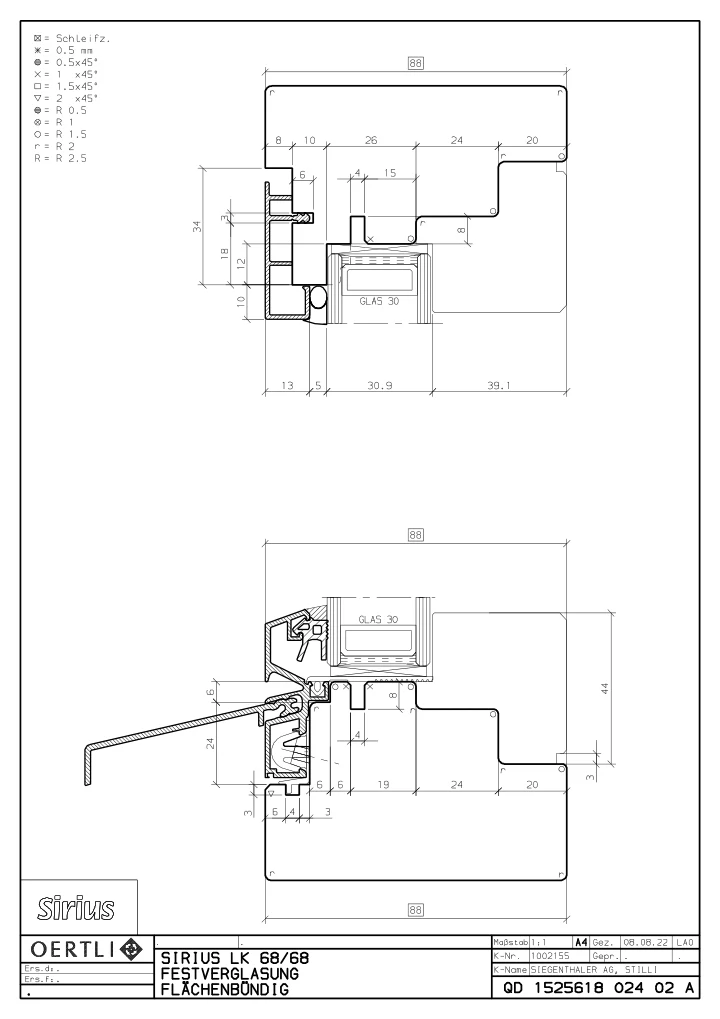

Festverglasung – flächenbündig

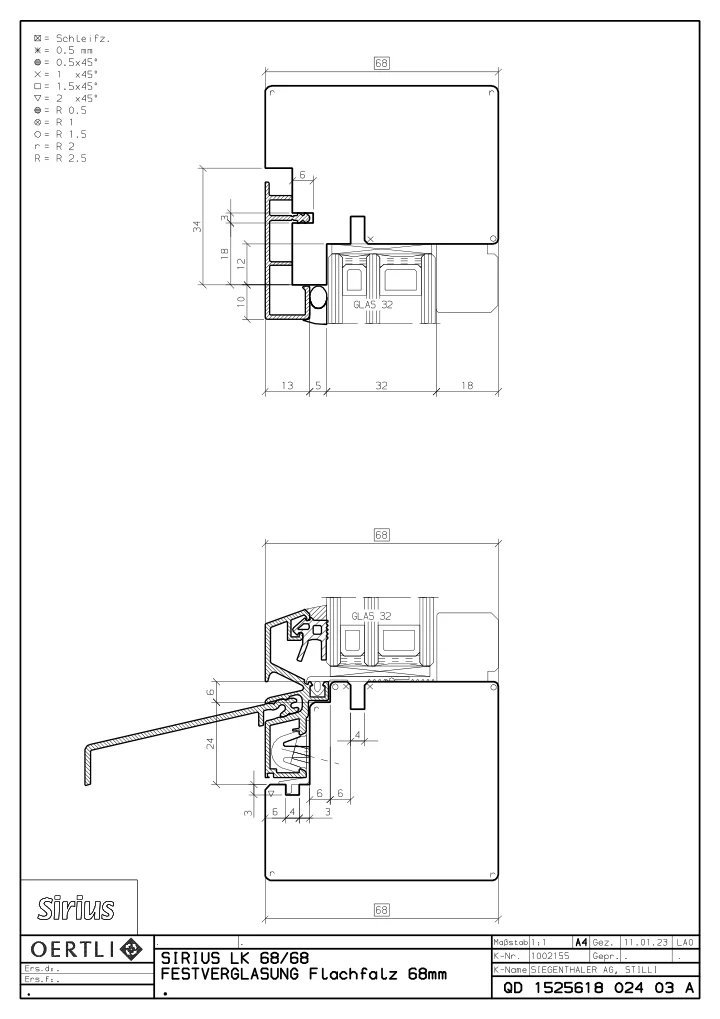

Festverglasung – Flachfalz 68 mm

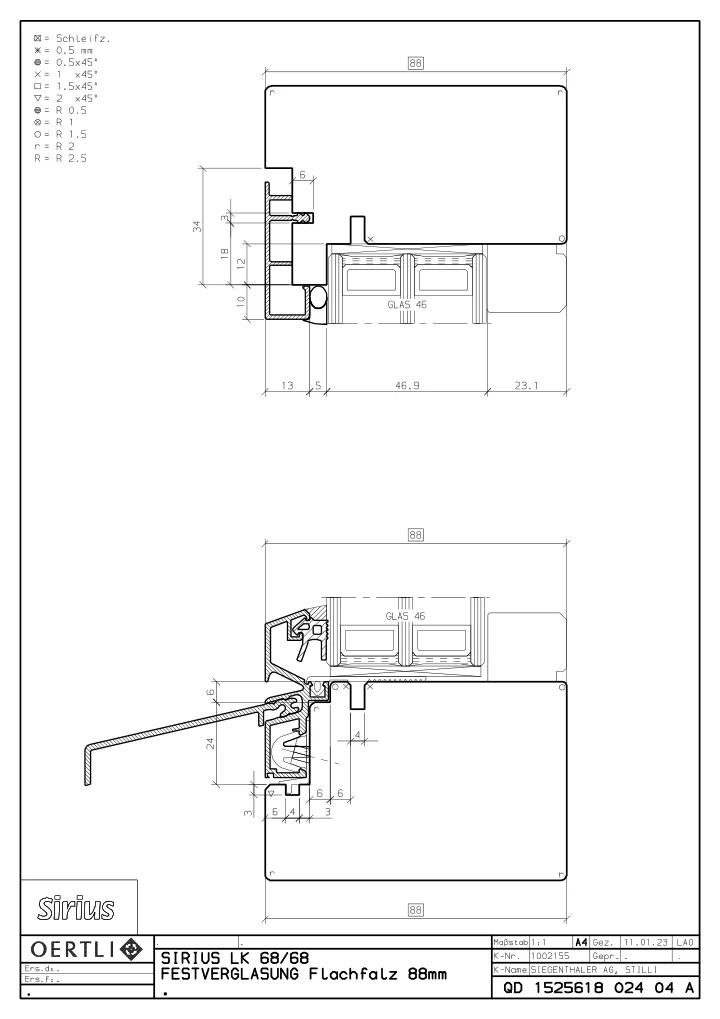

Festverglasung – Flachfalz 88 mm

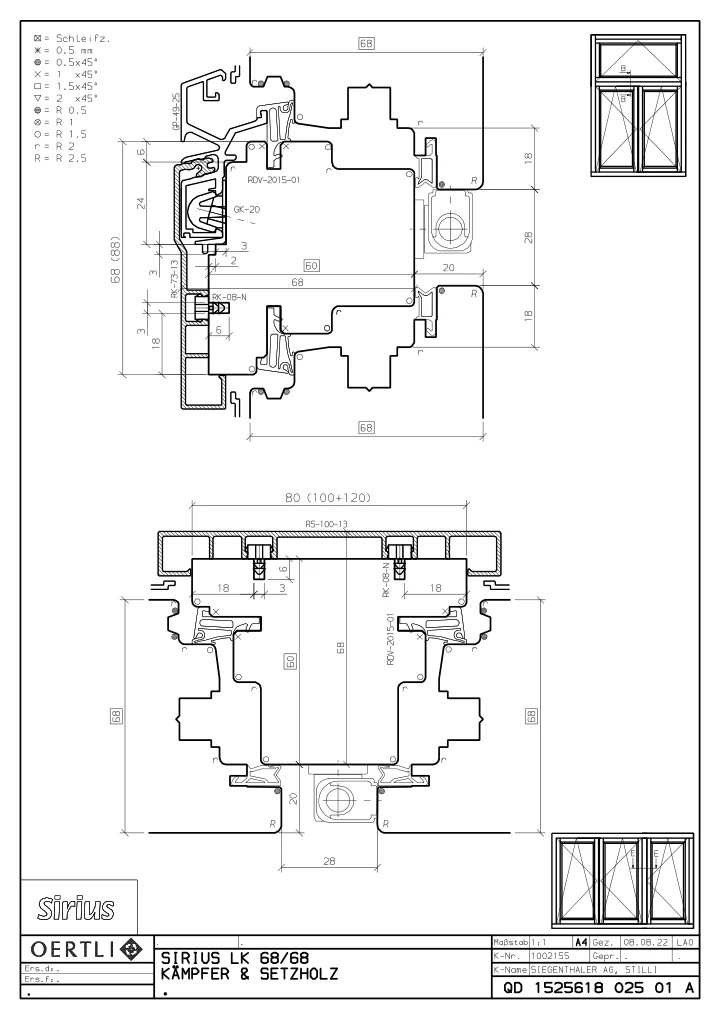

Kämpfer und Setzholz

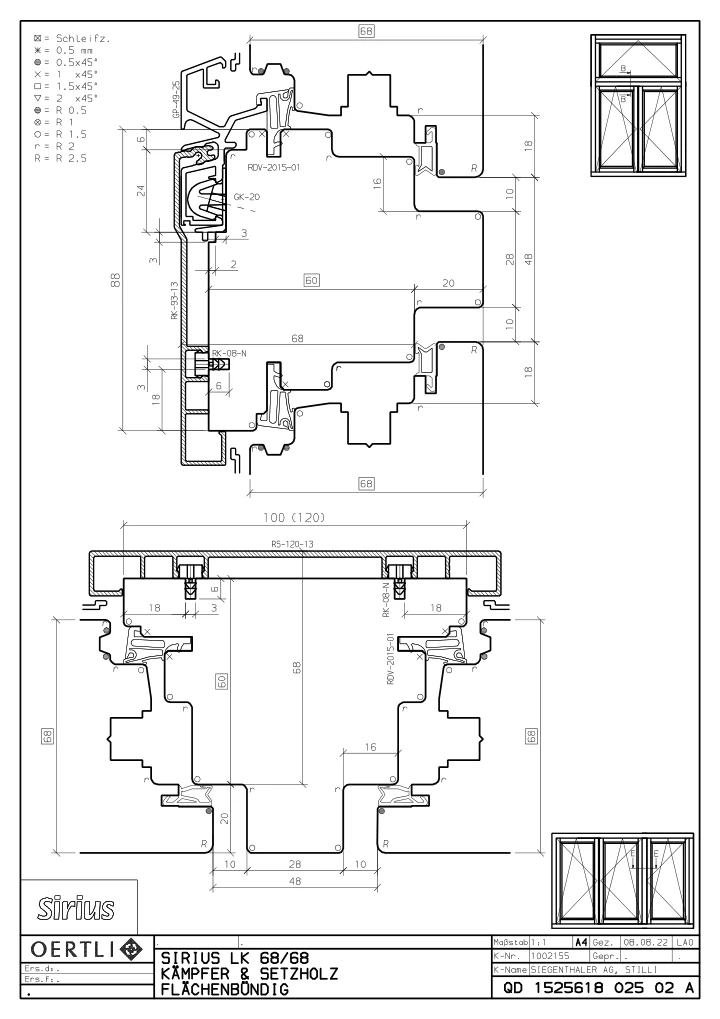

Kämpfer und Setzholz – flächenbündig

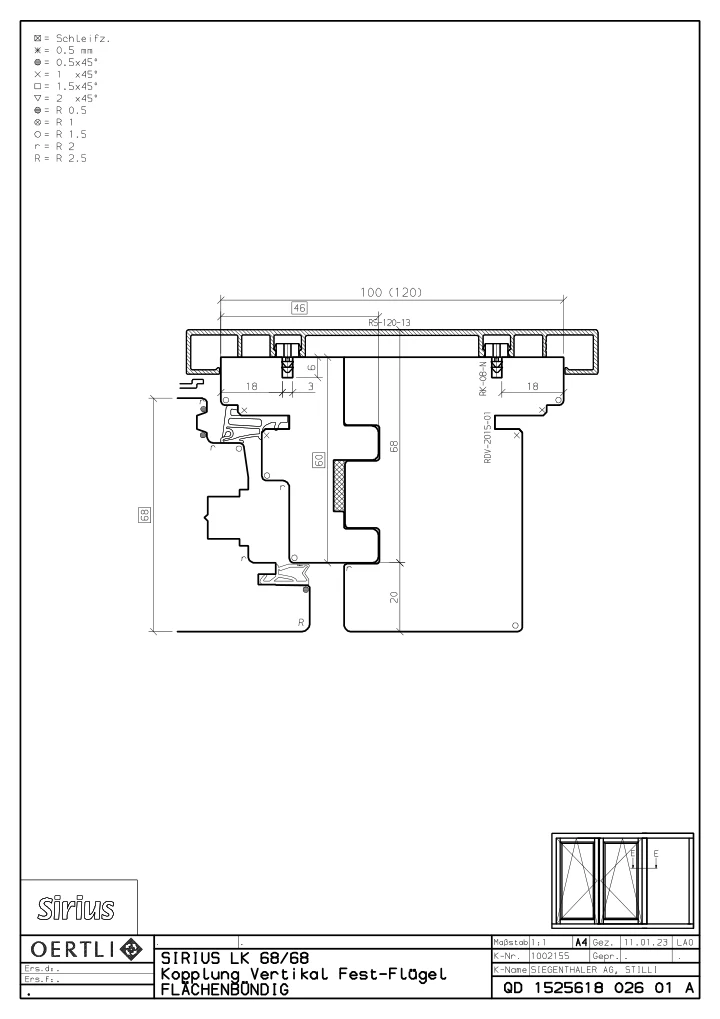

Kopplung vertikal Fest–Flügel – flächenbündig

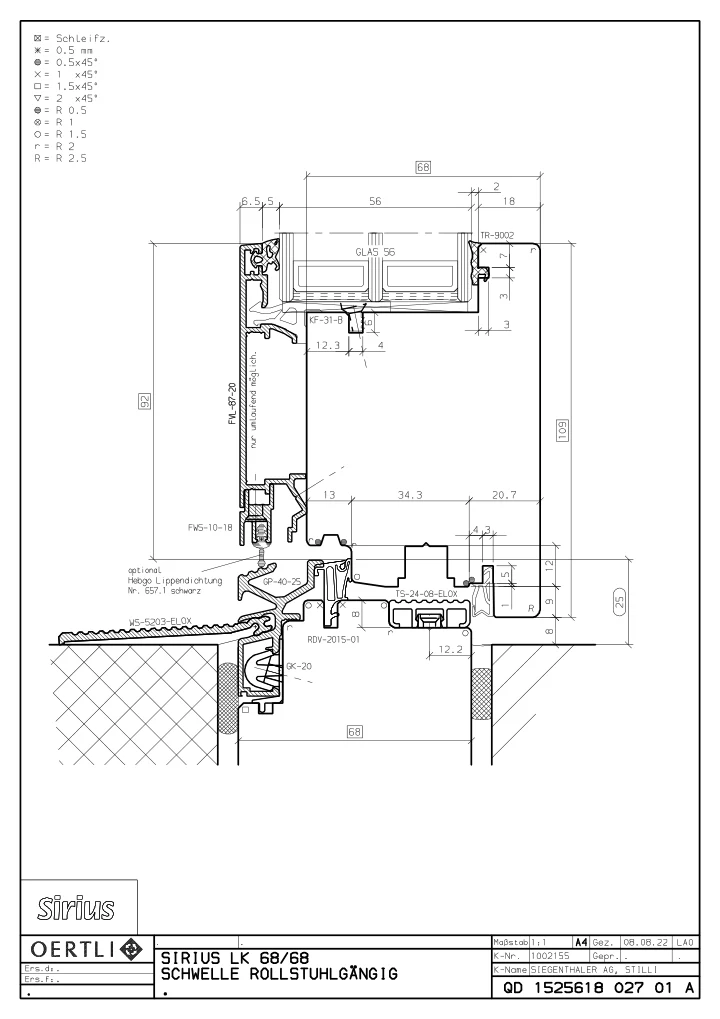

Schwelle – rollstuhlgängig

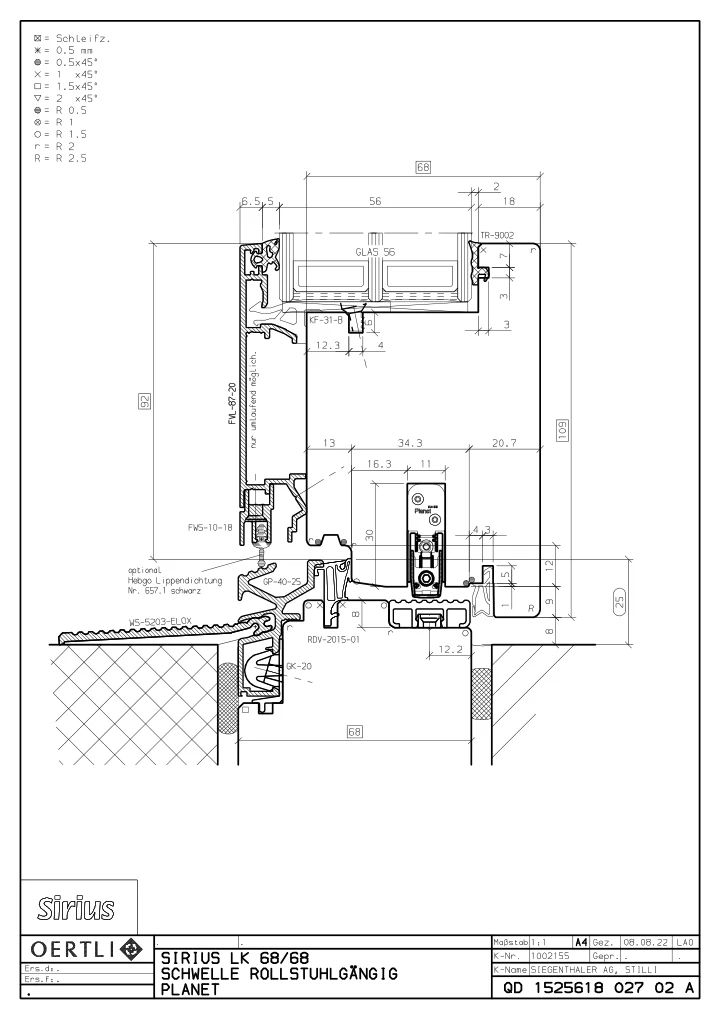

Schwelle – rollstuhlgängig, Planet

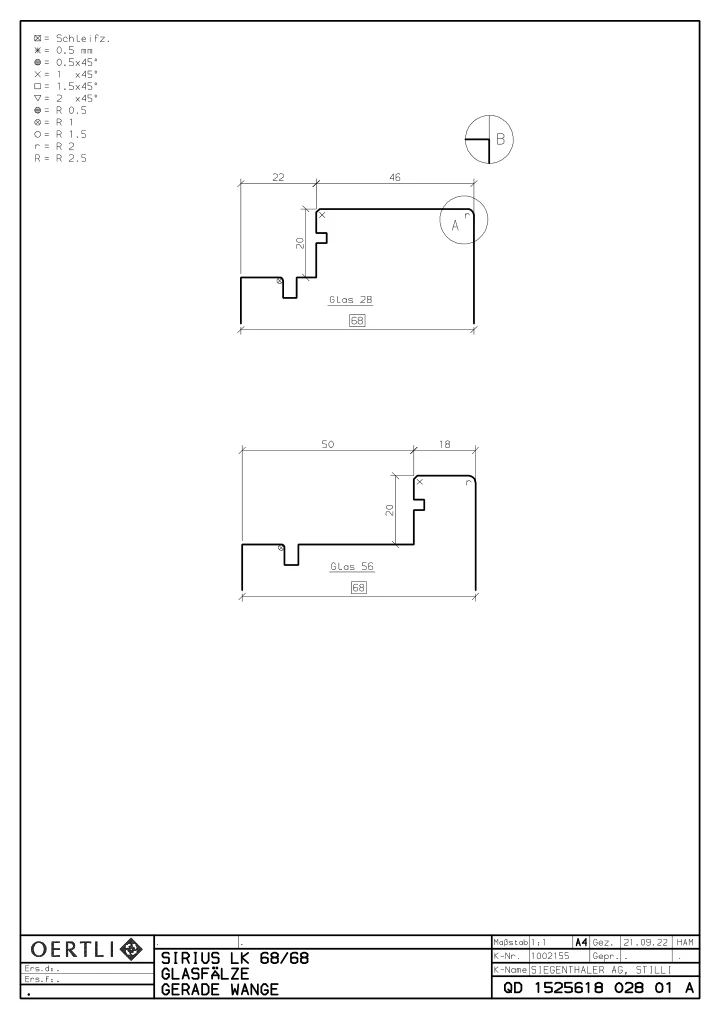

Glasfalze – gerade Wange

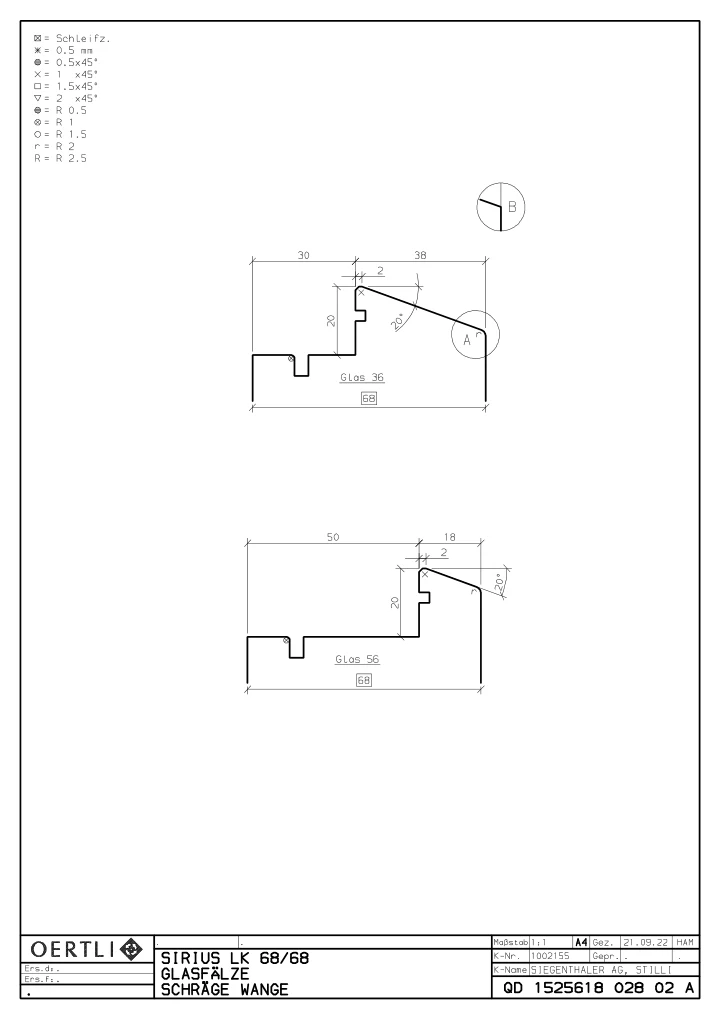

Glasfalze – schräge Wange

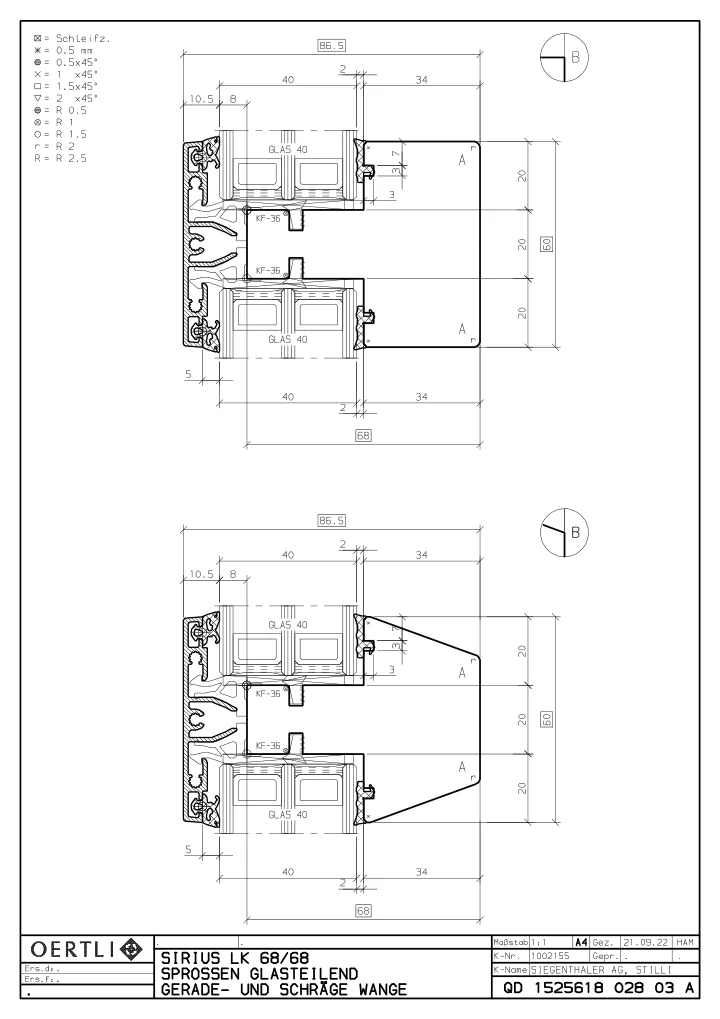

Glasteilende Sprossen

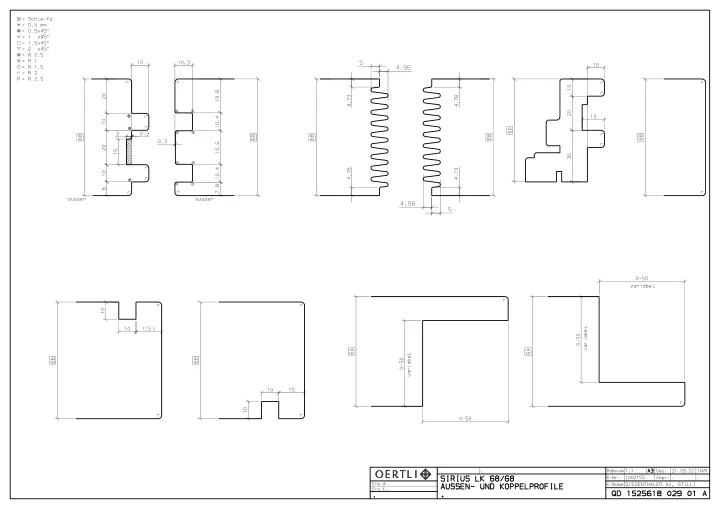

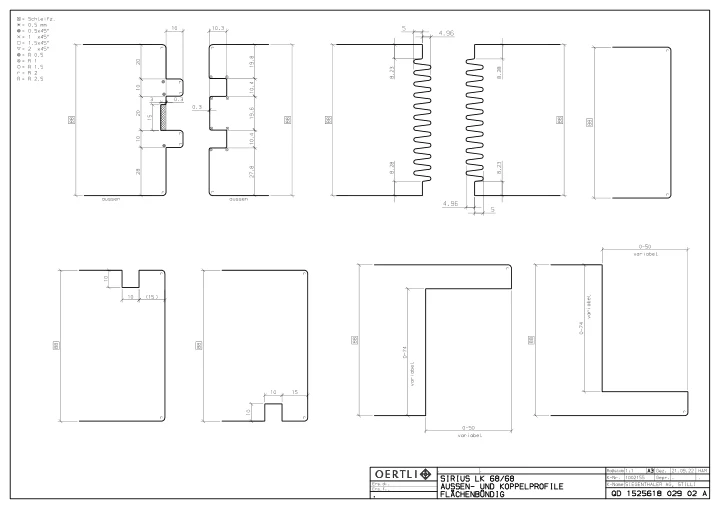

Aussen- und Koppelprofile
