SIRIUS H 68/80

SIRIUS H ist unser Holzfenster-System. Detailzeichnung auswählen und die verfügbaren Dateien einzeln herunterladen. Die Zuordnung erfolgt über die Zeichnungsnummer; die jeweiligen Zeichnungsstände sind beim Detail angegeben.

SIRIUS H Holzfenster – originales Eschbal/Gindraux 3D-Rendering

Profil- und Anschlussdetails gezielt prüfen

Für die konstruktive Abstimmung stehen die vorhandenen Einzelzeichnungen und zugeordneten CAD-Dateien zur Verfügung. Die passende Ausführung stimmen wir anhand Ihres Projekts ab.

Dieses System anfragen Alle Systeme ansehen

SYSTEMVISUALISIERUNG

SIRIUS H 68/80 im 3D-Schnitt

Die 3D-Systemansicht macht den konstruktiven Aufbau des SIRIUS-H-Holzfensters räumlich verständlich. Für Masse und Ausführungsdetails bleiben die verlinkten technischen Zeichnungen massgebend.

SIRIUS H Holzfenster – professionelles Rendering — SIRIUS H – 3D-Systemecke

GEPRÜFTER SCHALLSCHUTZ

SIRIUS H – Prüfvariante H / 68

Laborprüfung am zweiflügeligen Holzfenster. Der Prüfbericht weist je nach geprüftem Glasaufbau Rw 35 bzw. 40 dB aus. Die Werte gelten für den dokumentierten Prüfaufbau und werden nicht pauschal auf abweichende Glasaufbauten übertragen.

GEPRÜFTE LEISTUNG

Prüfzeugnis SIRIUS H 68/80

BFH-geprüftes Holzfenster. Prüfzeugnis 73DL-006437-P-01-PZ-06. Die Prüfung wurde an der kleinsten Ausführung der Systemfamilie durchgeführt; die Leistungsdaten werden für die dickeren SIRIUS-H-Ausführungen übernommen.

Klasse 4Luftdurchlässigkeit

9ASchlagregendichtheit

C3Windlast

Prüfzeugnis ansehen →

Geprüft wurde SIRIUS V System H, Rahmen 58 mm / Flügel 64 mm, Element 1400 × 2200 mm. Zuordnung zur SIRIUS-H-Systemfamilie einschliesslich SIRIUS H 68/80.

gbd LAB Prüfbericht 15/1205_01aRw 35 (-2;-6) dB bzw. 40 (-1;-4) dB · Prüfvariante SIRIUS H / 68Schallschutzprüfung ansehen →

Gesamtübersicht als PDF herunterladen ↓

PDF-Vorschau Zeichnung 152561805001 – SIRIUS H 68/80

Vorschau vergrössern ↗

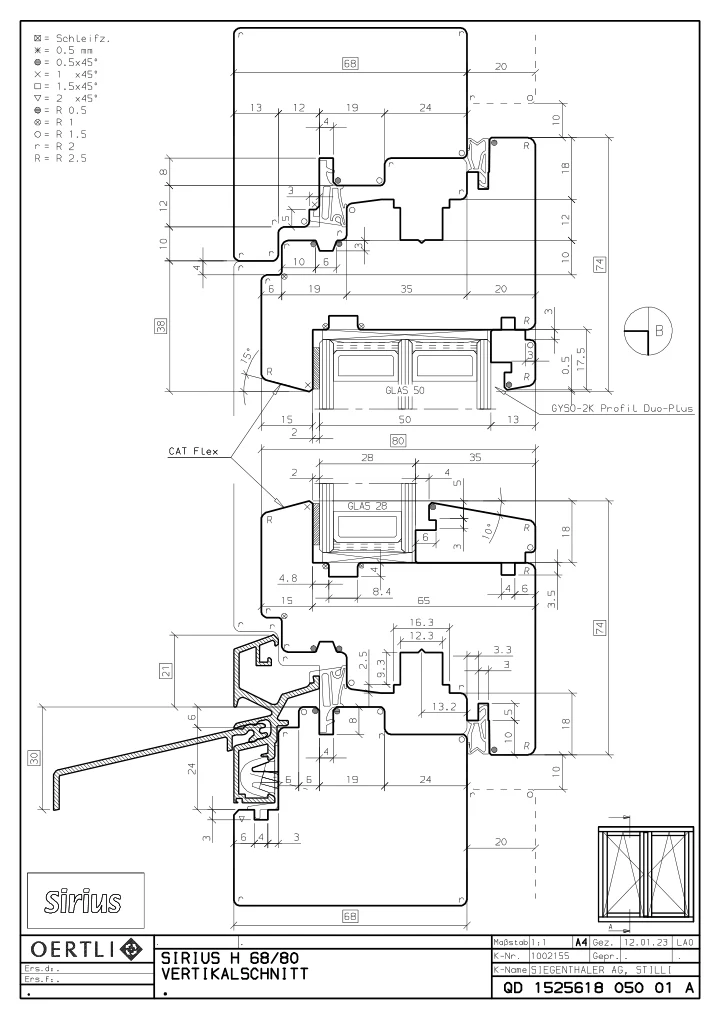

Vertikalschnitt

Zeichnung 1525618 050 01 · PDF A / CAD B · Katalogblatt 1

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561805101 – SIRIUS H 68/80

Vorschau vergrössern ↗

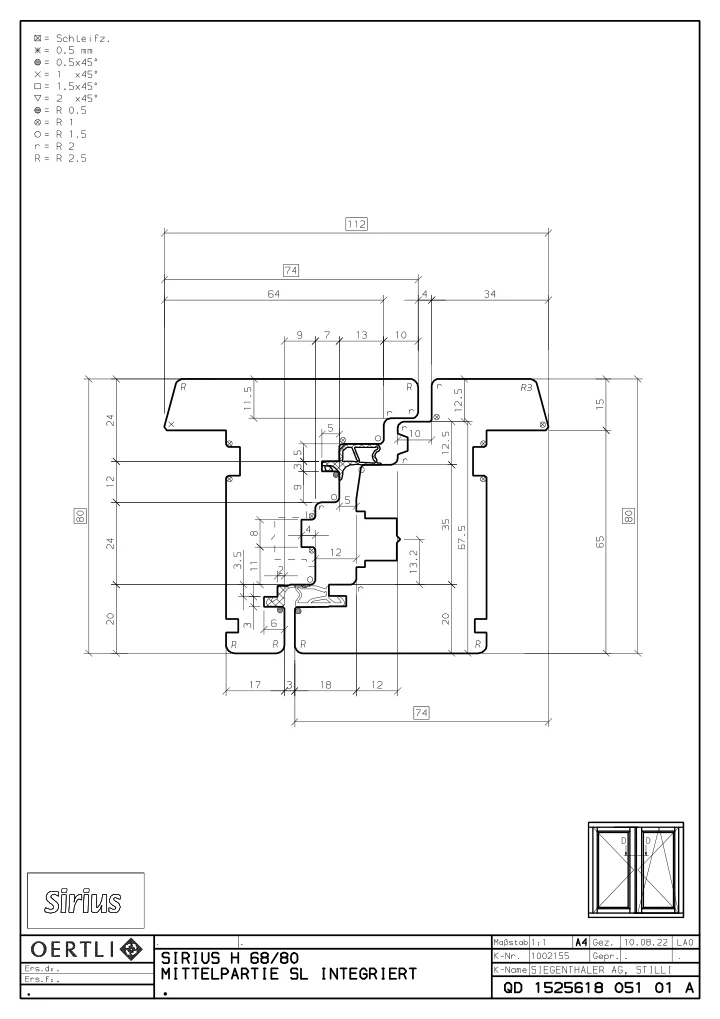

Mittelpartie – SL integriert

Zeichnung 1525618 051 01 · PDF A / CAD B · Katalogblatt 2

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561805102 – SIRIUS H 68/80

Vorschau vergrössern ↗

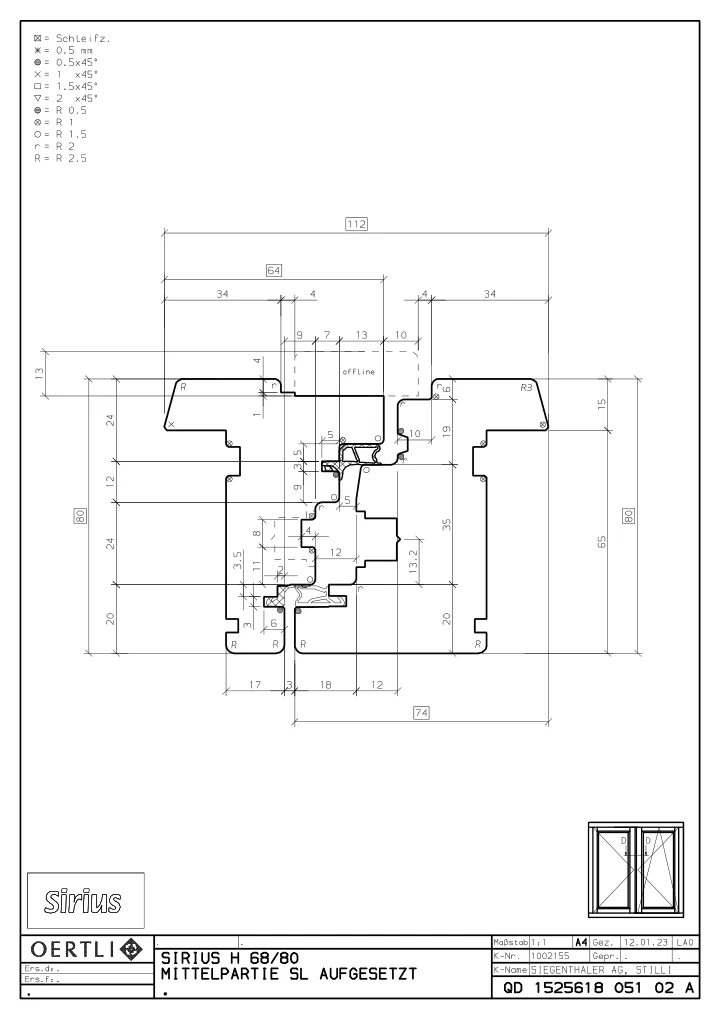

Mittelpartie – SL aufgesetzt

Zeichnung 1525618 051 02 · PDF A · Katalogblatt 3

PDF ↓

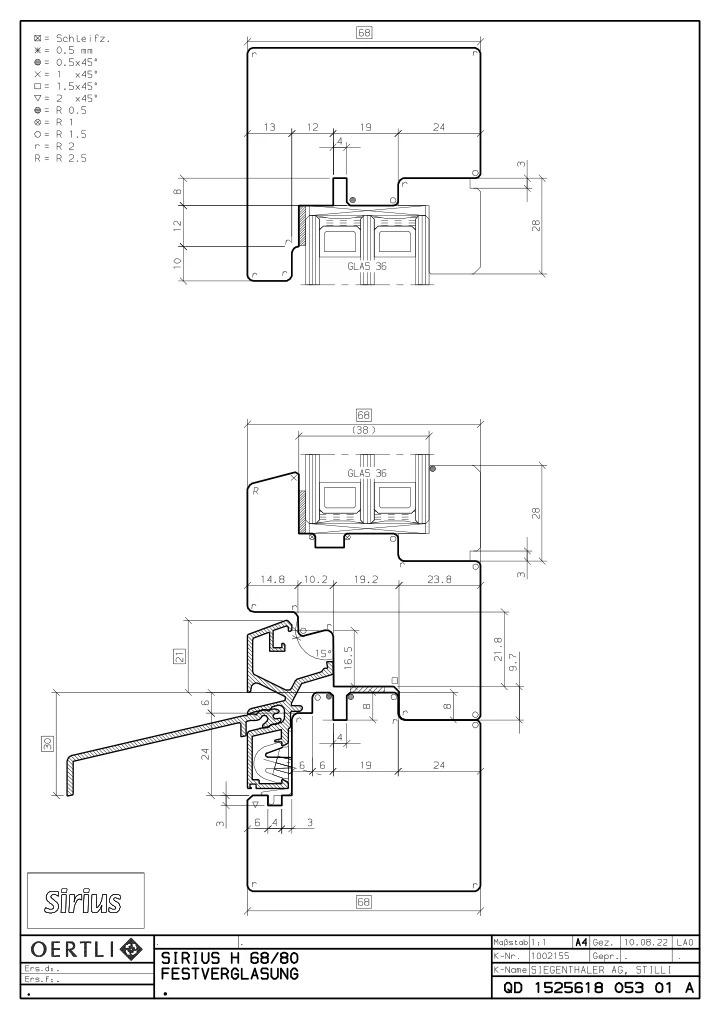

PDF-Vorschau Zeichnung 152561805301 – SIRIUS H 68/80

Vorschau vergrössern ↗

Festverglasung

Zeichnung 1525618 053 01 · PDF A / CAD B · Katalogblatt 4

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561805302 – SIRIUS H 68/80

Vorschau vergrössern ↗

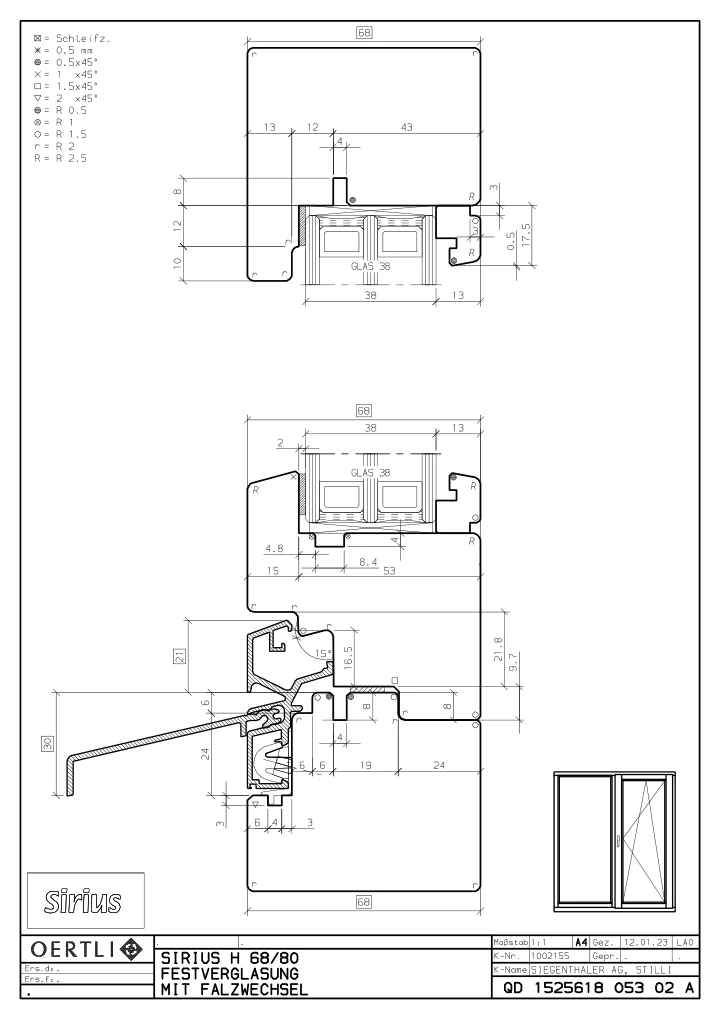

Festverglasung – mit Falzwechsel

Zeichnung 1525618 053 02 · PDF A / CAD B · Katalogblatt 5

PDF ↓DWG ↓DXF ↓

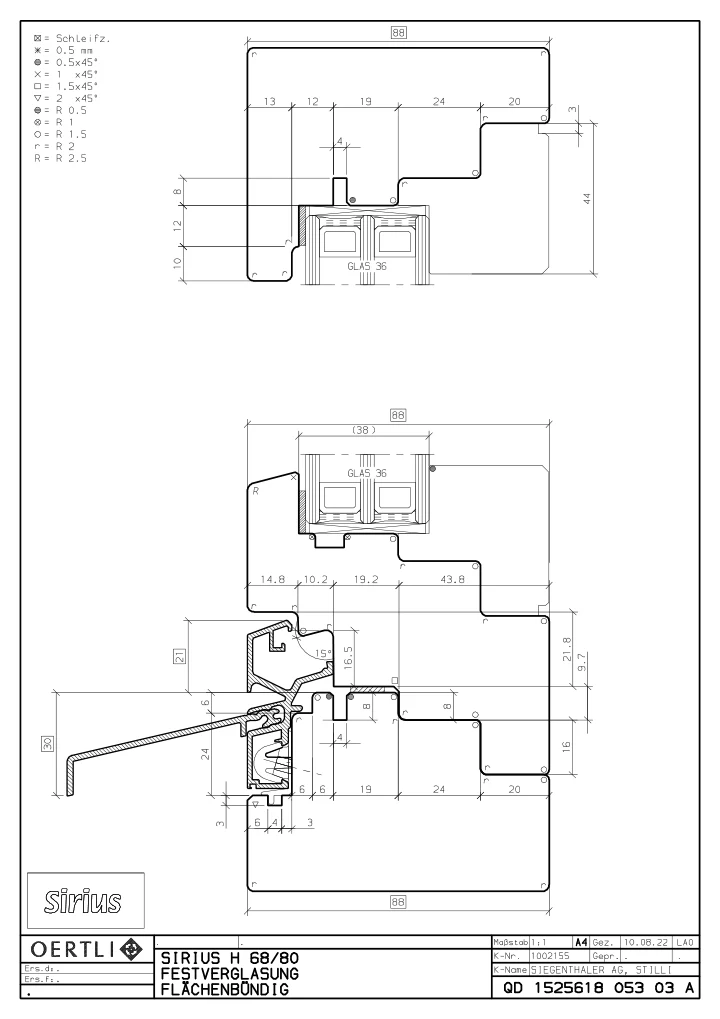

PDF-Vorschau Zeichnung 152561805303 – Blatt 6

Vorschau vergrössern ↗

Festverglasung – flächenbündig

Zeichnung 1525618 053 03 · PDF A / CAD A · Katalogblatt 6

PDF ↓DWG ↓DXF ↓

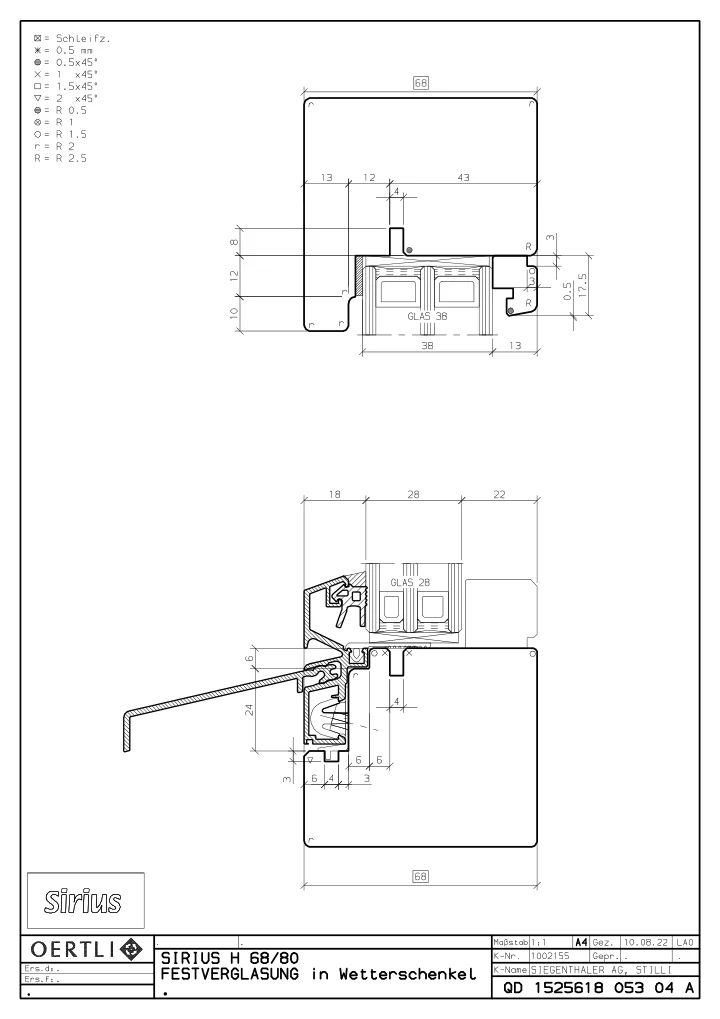

PDF-Vorschau Zeichnung 152561805304 – Blatt 7

Vorschau vergrössern ↗

Festverglasung im Wetterschenkel – 053 04

Zeichnung 1525618 053 04 · PDF A · Katalogblatt 7

PDF ↓

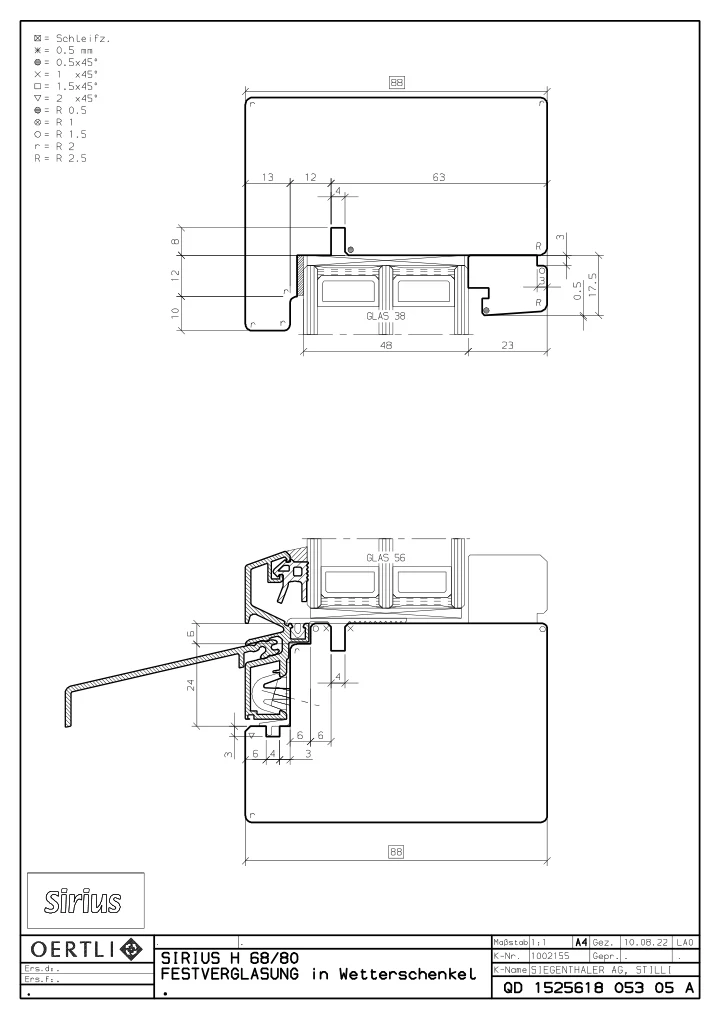

PDF-Vorschau Zeichnung 152561805305 – Blatt 8

Vorschau vergrössern ↗

Festverglasung im Wetterschenkel – 053 05

Zeichnung 1525618 053 05 · PDF A · Katalogblatt 8

PDF ↓

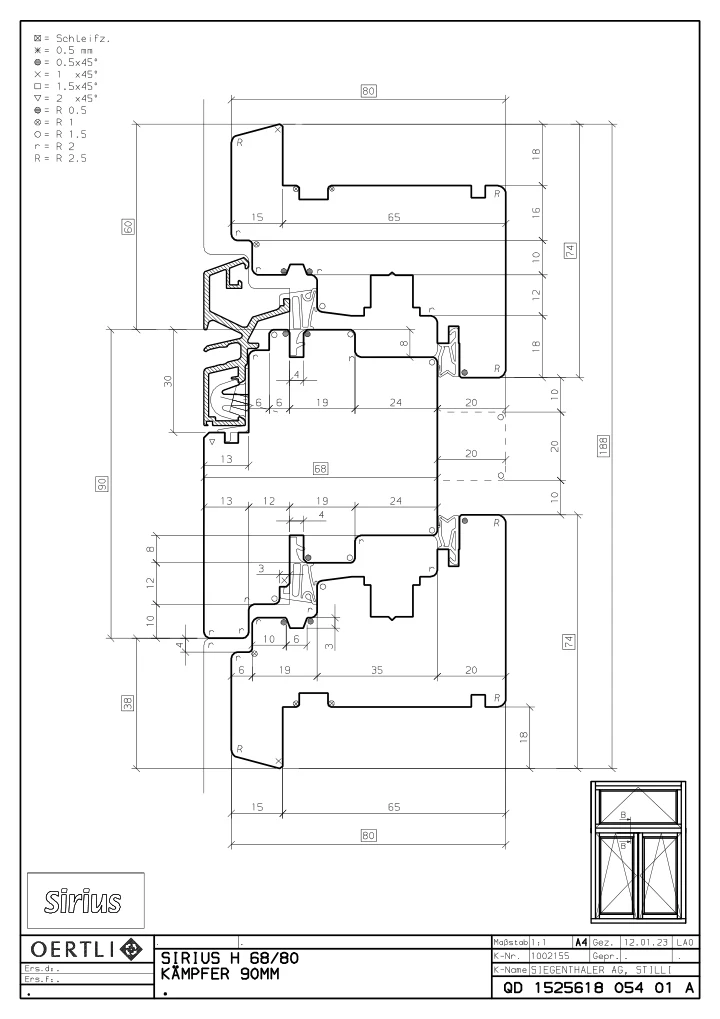

PDF-Vorschau Zeichnung 152561805401 – Blatt 9

Vorschau vergrössern ↗

Kämpfer 90 mm

Zeichnung 1525618 054 01 · PDF A / CAD B · Katalogblatt 9

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561805501 – Blatt 10

Vorschau vergrössern ↗

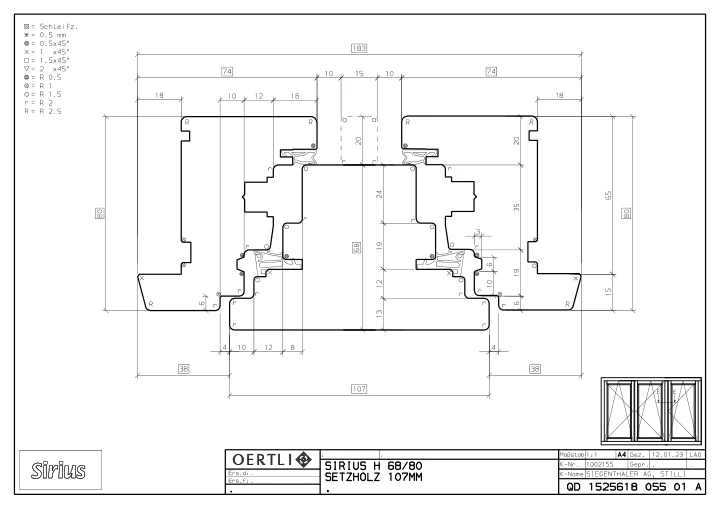

Setzholz 107 mm

Zeichnung 1525618 055 01 · PDF A / CAD B · Katalogblatt 10

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561805601 – Blatt 11

Vorschau vergrössern ↗

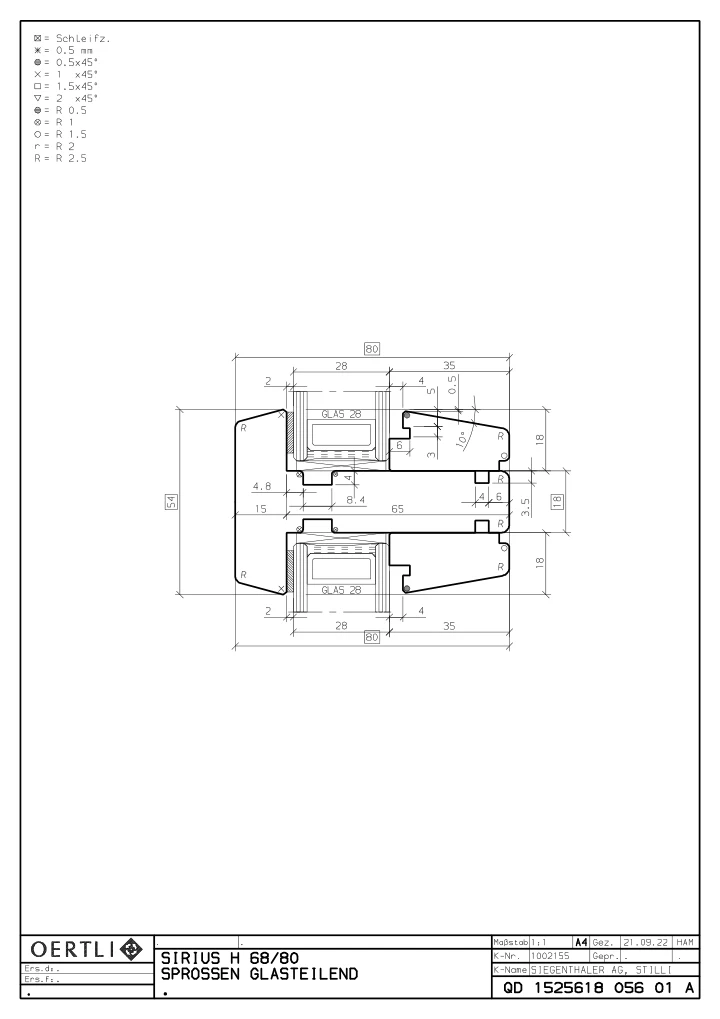

Glasteilende Sprossen

Zeichnung 1525618 056 01 · PDF A / CAD B · Katalogblatt 11

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561805701 – Blatt 12

Vorschau vergrössern ↗

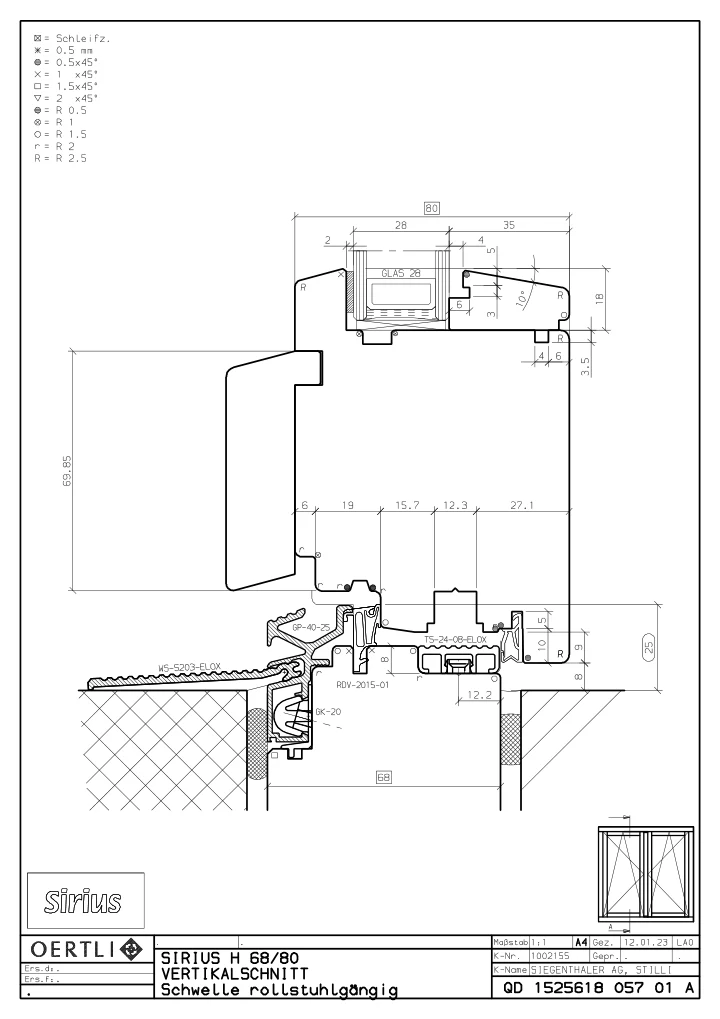

Schwelle – rollstuhlgängig

Zeichnung 1525618 057 01 · PDF A / CAD B · Katalogblatt 12

PDF ↓DWG ↓DXF ↓

PDF-Vorschau Zeichnung 152561805702 – Blatt 13

Vorschau vergrössern ↗

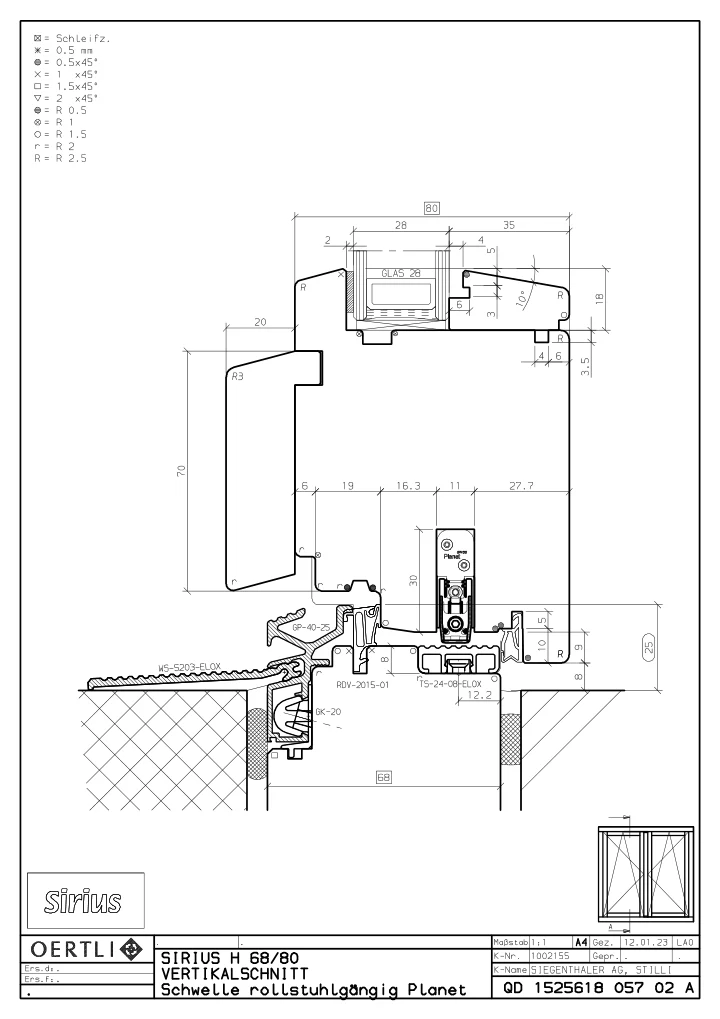

Schwelle – rollstuhlgängig, Planet

Zeichnung 1525618 057 02 · PDF A · Katalogblatt 13

PDF ↓

QD bezeichnet die PDF-Zeichnung, SD die CAD-Datei. Bei gleicher Zeichnungsnummer können die Indexbuchstaben und damit die Zeichnungsstände abweichen. Weitere Unterlagen erhalten Sie auf Anfrage.
