HST Holz-Metall 184/68

Technische Systemdetails, Prüfzeugnisse und Nachweise direkt beim Hebe-Schiebetür-System.

Holz-Metall-Hebe-Schiebetür 184/68

Systemdetails und geprüfte Leistungseigenschaften sind auf dieser Seite zusammengeführt. Massgebend ist jeweils die dokumentierte geprüfte Ausführung.

Dieses System anfragen Alle Systeme ansehen

Systemdetails als PDF herunterladen ↓

SYSTEMVISUALISIERUNG

HST Holz-Metall 184/68 – Standard und Light

Standard ist unsere normale Holz-Metall-Ausführung. Light ist die Ausführung mit verglastem Blockfutter. Die Renderings zeigen die beiden Systemvarianten direkt im Vergleich.

HST Holz-Metall 184/68 Standard – originales Eschbal/Gindraux Rendering — Standard – Holz-Metall 184/68

HST Holz-Metall Standard – MACO-Schwelle professionelles Rendering

Standard – MACO-Schwelle

HST Holz-Metall Light – verglastes Blockfutter, originales Eschbal/Gindraux Rendering — Light – verglastes Blockfutter

HST Holz-Metall Blockfutter verglast – MACO-Schwelle professionelles Rendering

Blockfutter verglast – MACO-Schwelle

Vorschau HST Holz-Metall 184/68 Blatt 01

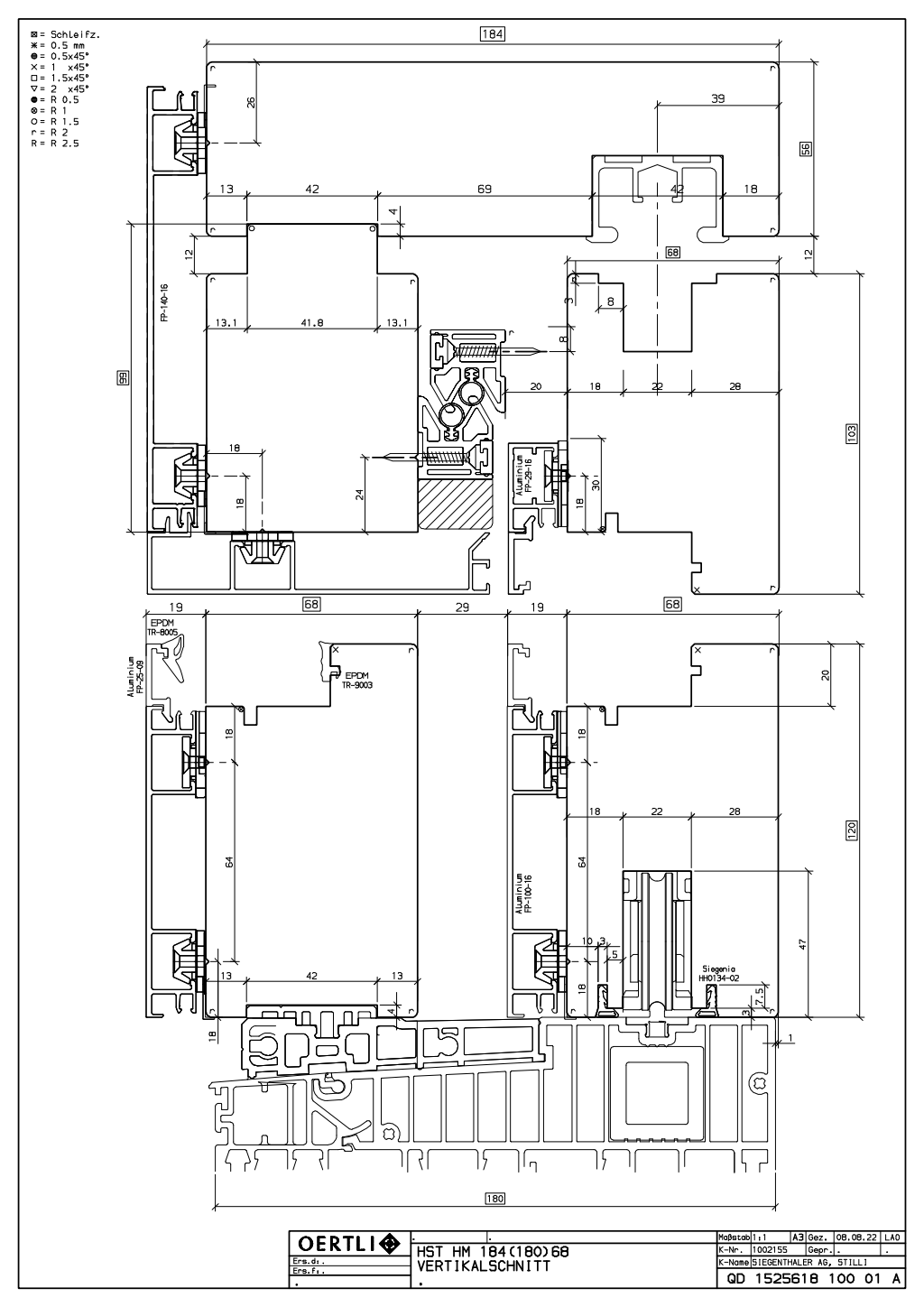

Blatt 01 · Vertikalschnitt

HST Holz-Metall 184/68 · Einzelschnitt

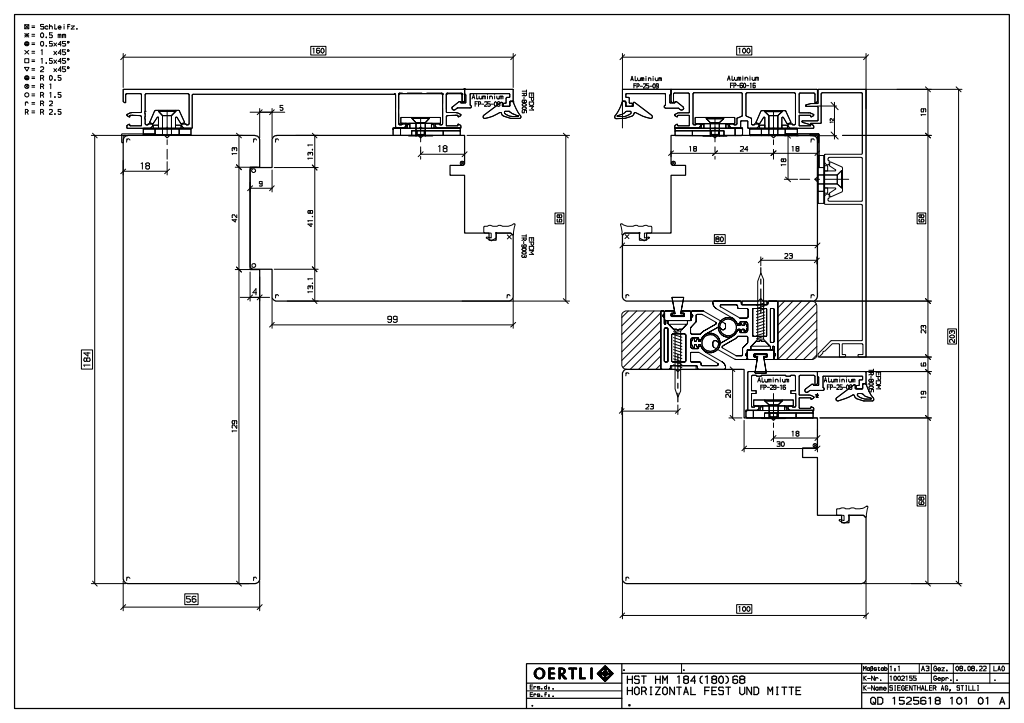

Vorschau HST Holz-Metall 184/68 Blatt 02

Blatt 02 · Horizontaldetail

HST Holz-Metall 184/68 · Einzelschnitt

Vorschau HST Holz-Metall 184/68 Blatt 03

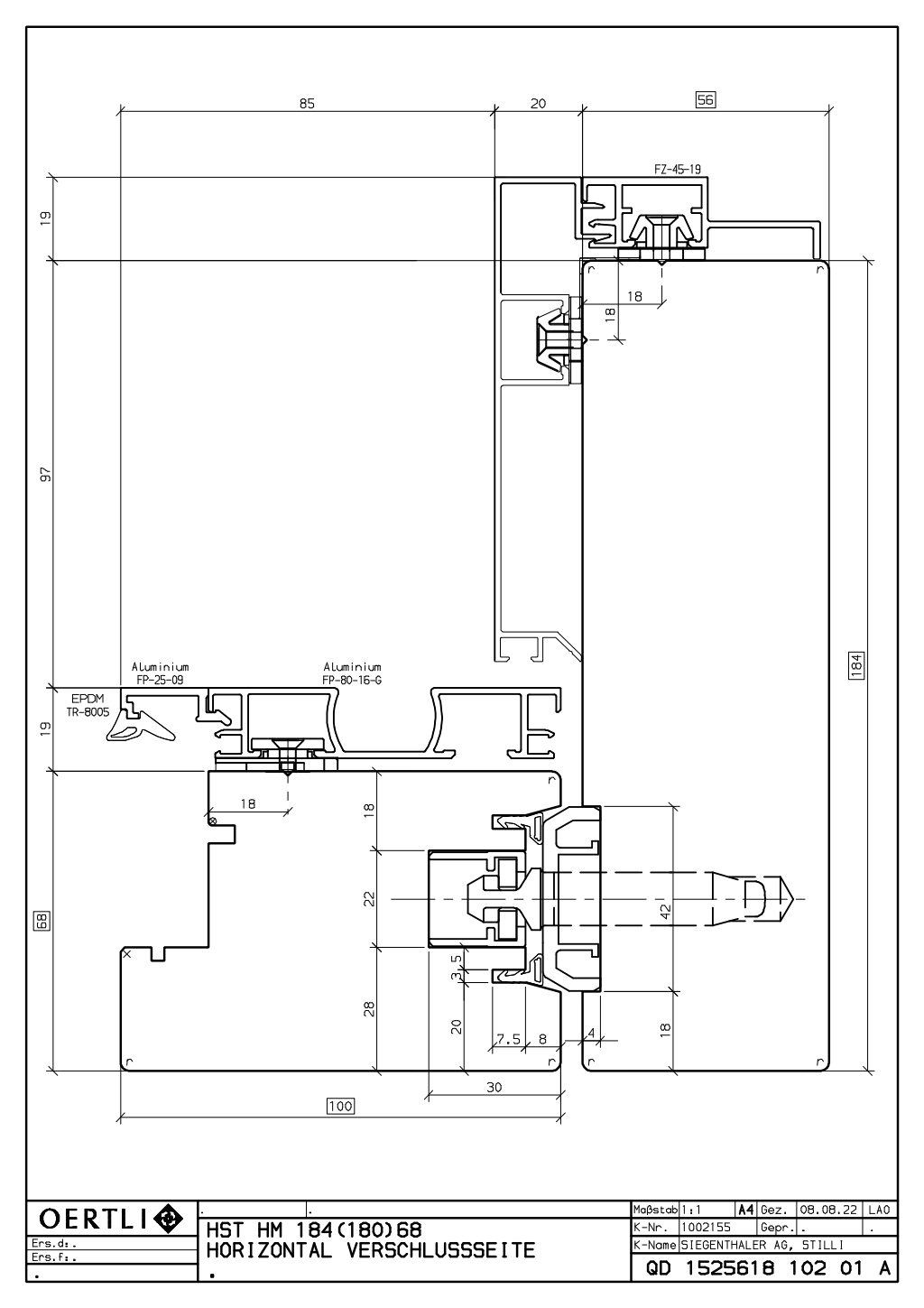

Blatt 03 · Horizontal Verschlussseite

HST Holz-Metall 184/68 · Einzelschnitt

Vorschau HST Holz-Metall 184/68 Blatt 04

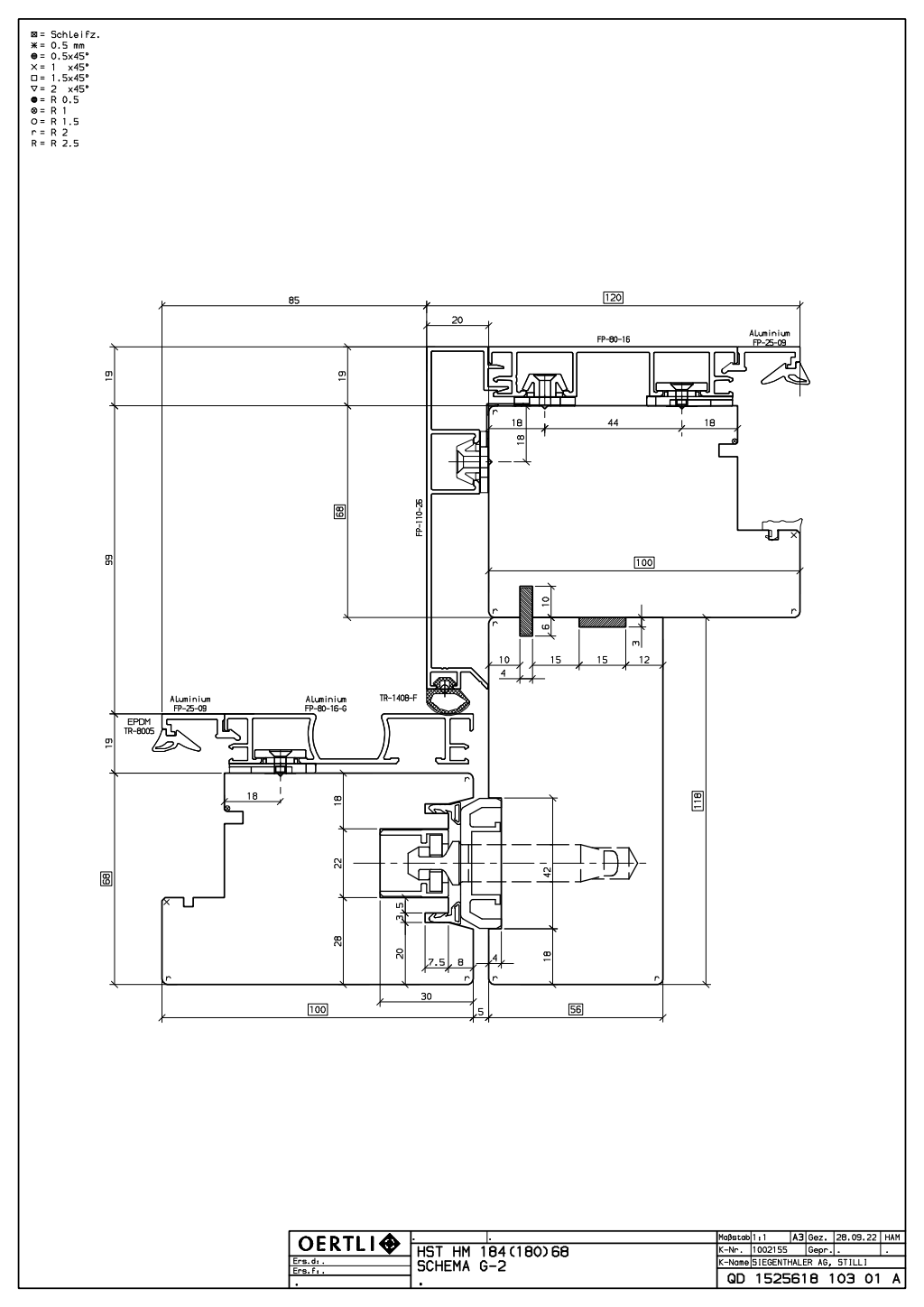

Blatt 04 · Schema G-2

HST Holz-Metall 184/68 · Einzelschnitt

Vorschau HST Holz-Metall 184/68 Blatt 05

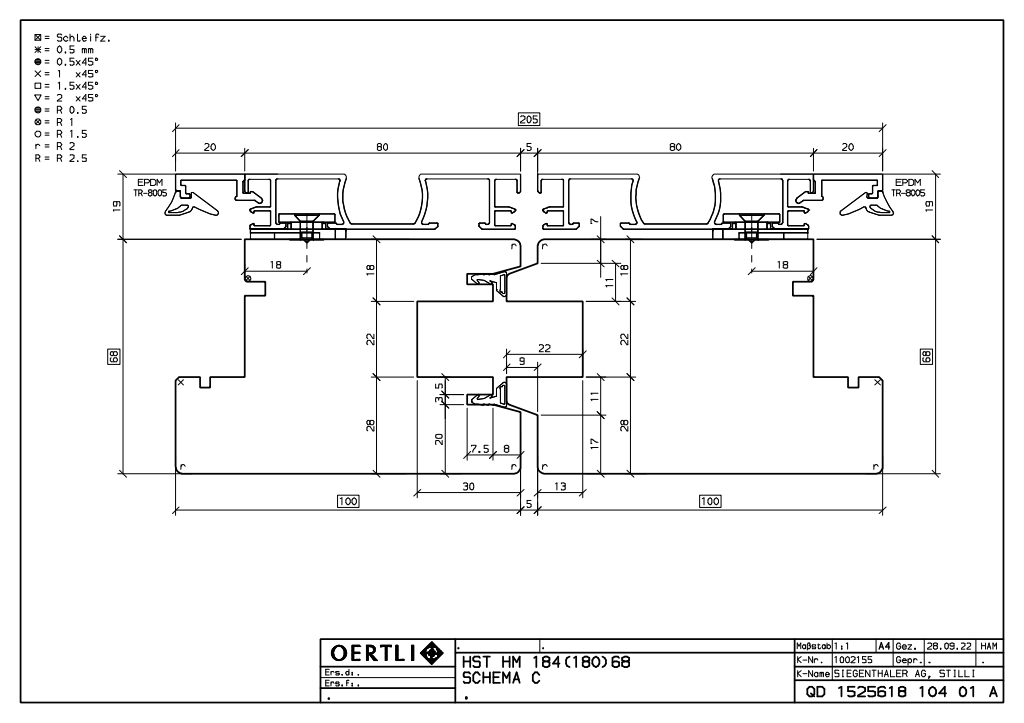

Blatt 05 · Schema C

HST Holz-Metall 184/68 · Einzelschnitt

Vorschau HST Holz-Metall 184/68 Blatt 06

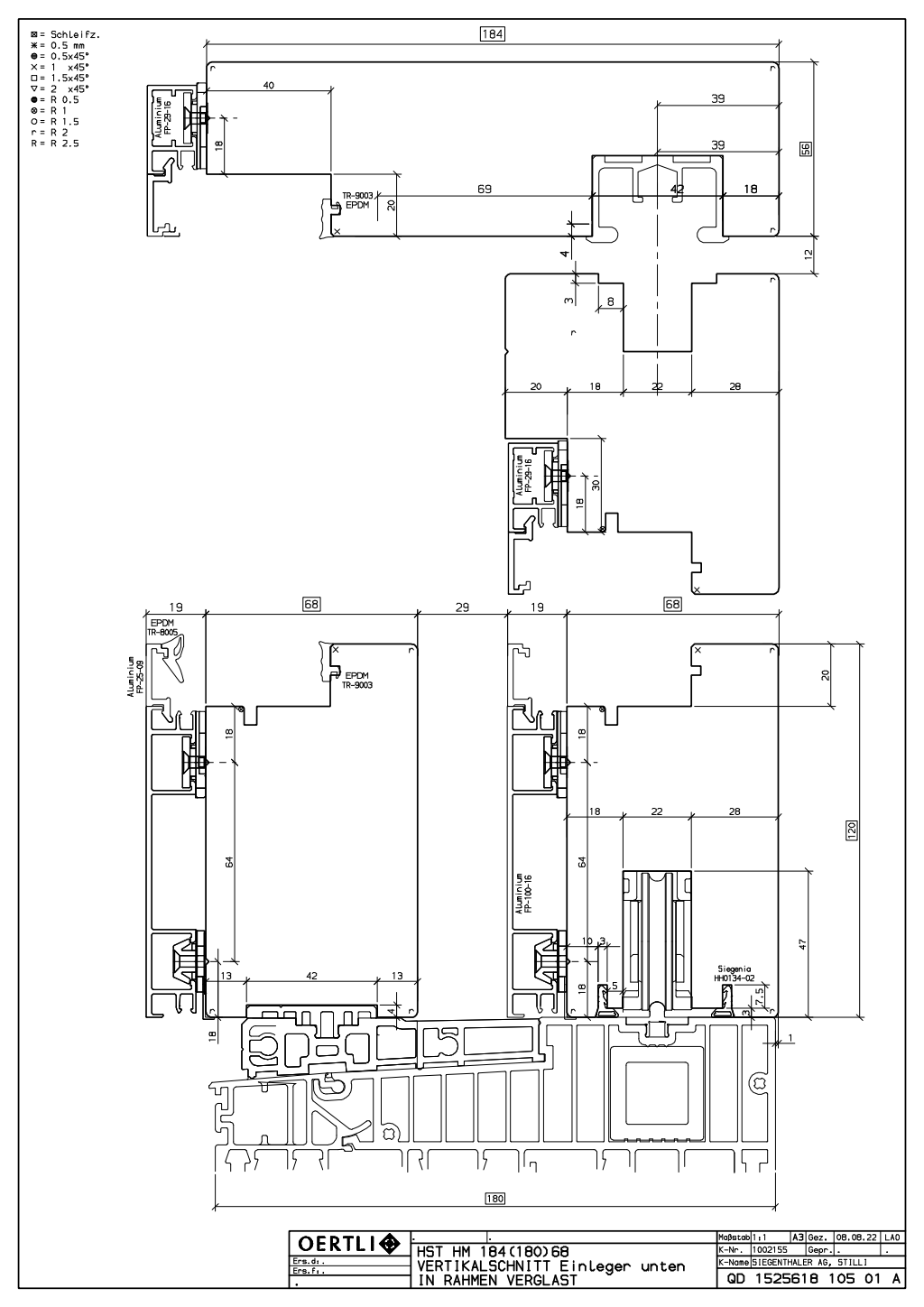

Blatt 06 · Vertikaldetail

HST Holz-Metall 184/68 · Einzelschnitt

Vorschau HST Holz-Metall 184/68 Blatt 07

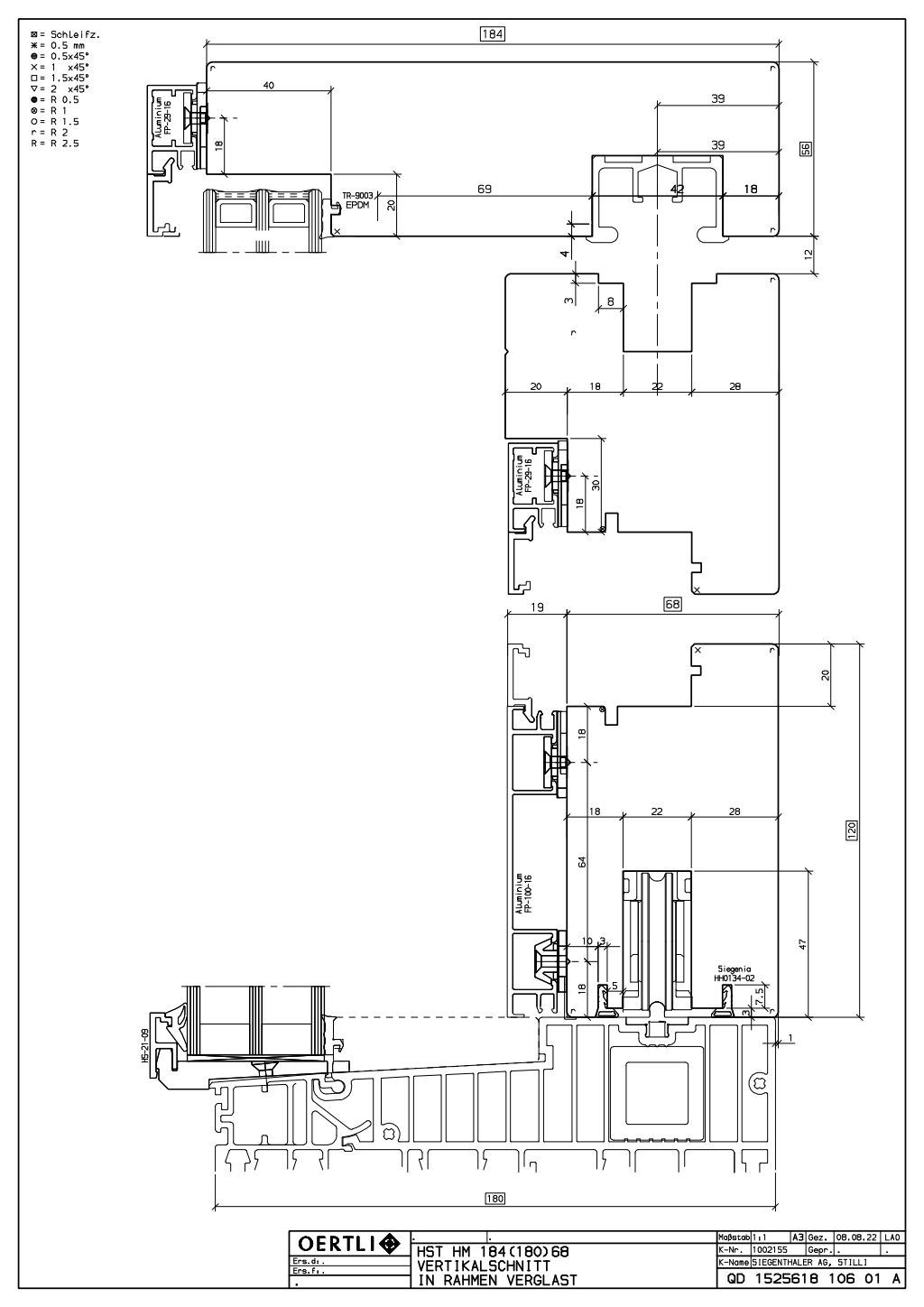

Blatt 07 · Vertikaldetail

HST Holz-Metall 184/68 · Einzelschnitt

Vorschau HST Holz-Metall 184/68 Blatt 08

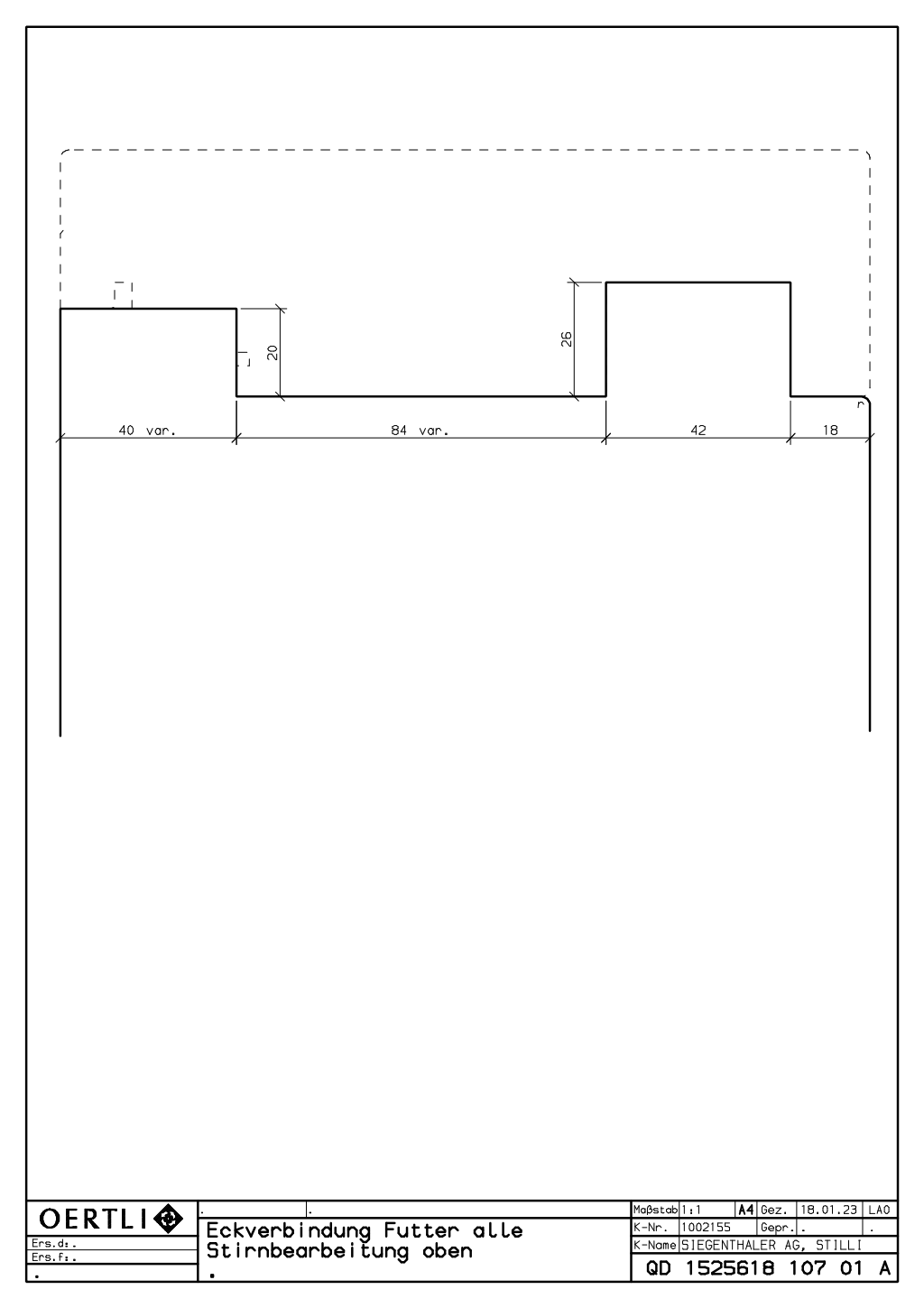

Blatt 08 · Eckverbindung Futter

HST Holz-Metall 184/68 · Einzelschnitt

Vorschau HST Holz-Metall 184/68 Blatt 09

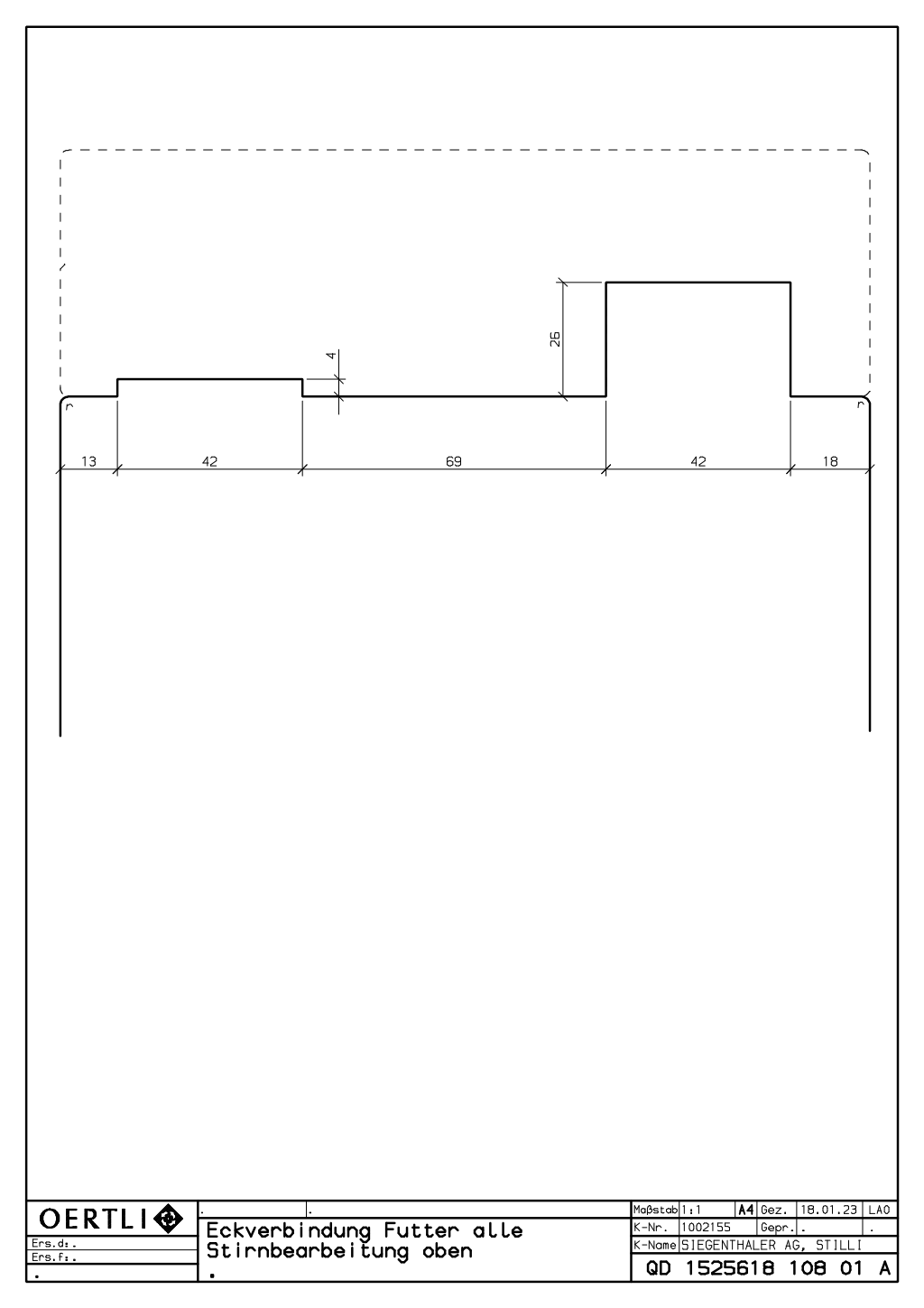

Blatt 09 · Eckverbindung Futter

HST Holz-Metall 184/68 · Einzelschnitt

GEPRÜFTE NACHWEISE

Prüfzeugnisse & technische Nachweise

Für HST Holz-Metall 184/68 sind geprüfte Nachweise zu Luftdurchlässigkeit, Schlagregendichtheit, Windwiderstand und Schallschutz vorhanden.

Bewitterungs-PrüfzeugnisKlasse 4 Luft · 9A Schlagregen · C3 WindBewitterungs-Prüfzeugnis ansehen →

Schallschutz-NachweisSchallschutz bis 46 dBSchallschutz-Nachweis ansehen →

Die Dokumente werden als Ansicht bereitgestellt. Massgebend ist jeweils die geprüfte Ausführung.

QD bezeichnet die PDF-Zeichnung, SD die CAD-Datei. Bei gleicher Zeichnungsnummer können die Indexbuchstaben und damit die Zeichnungsstände abweichen. Weitere Unterlagen erhalten Sie auf Anfrage.
