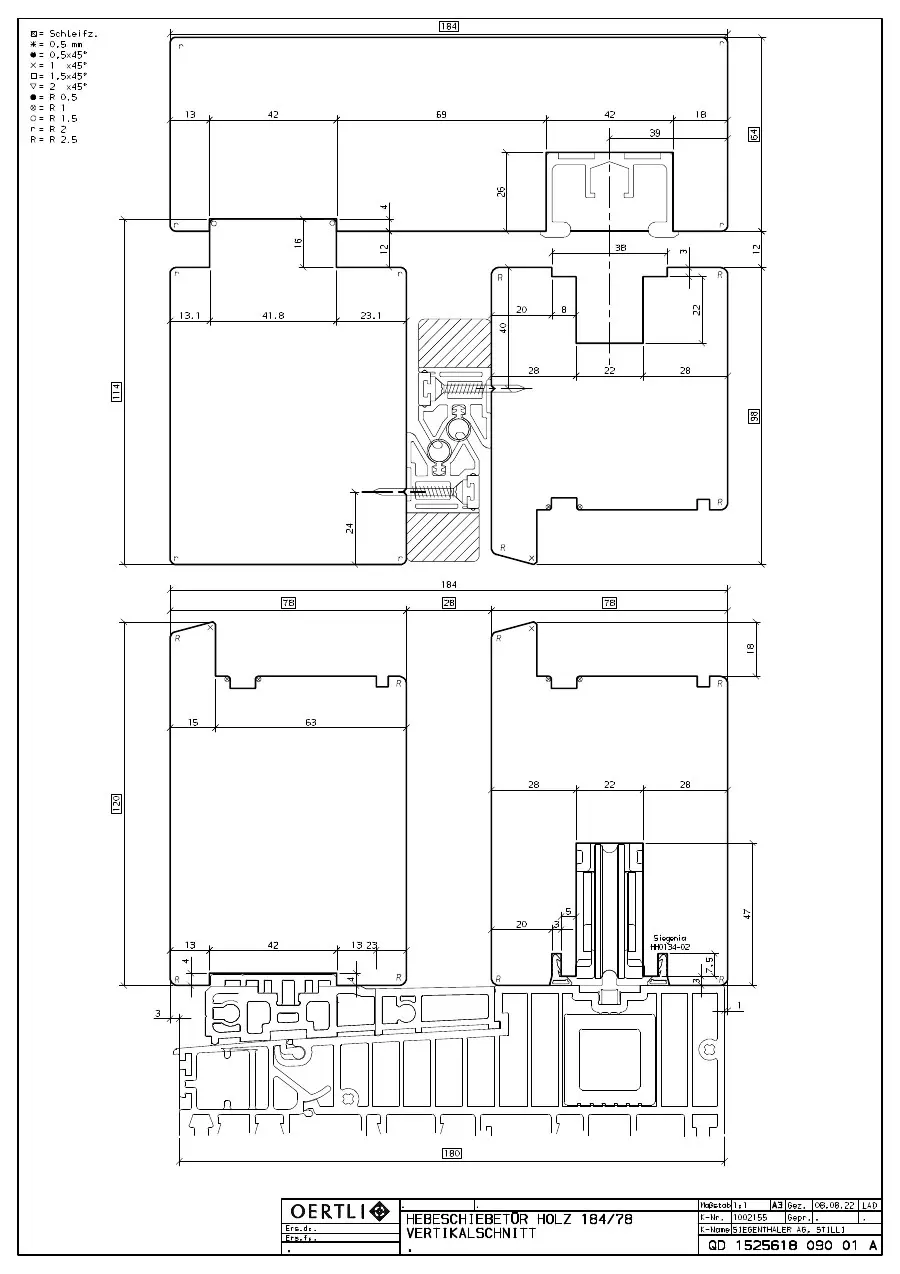

Technische Systemdetails und die verfügbaren DWG-Schnitte direkt beim Hebe-Schiebetür-System. Für die Planung sind Vertikalschnitt, Mittelpartie, Verschlussseite und die jeweiligen Anschlussdetails gemeinsam zu beurteilen. Massgebend bleibt der aktuelle Zeichnungsstand des betreffenden Blatts; projektspezifische Abweichungen werden vor Freigabe konstruktiv abgestimmt.
Holz-Hebe-Schiebetür 184/78
Systemdetails und CAD-Schnitte sind auf dieser Seite zusammengeführt. Die einzelnen DWG-Dateien können direkt heruntergeladen werden.
Das Rendering zeigt unsere Holz-Hebe-Schiebetür als Systemaufbau. Die technischen Einzelblätter darunter bleiben für die Detailplanung verfügbar.
HST Holz 184/78
GEPRÜFTER SCHALLSCHUTZ
SIRIUS-V HS – geprüfte Holz-Hebe-Schiebetür
Die Laborprüfung betrifft eine SIRIUS-V HS Hebe-Schiebetür in Holz, Prüfgrösse 4500 × 2300 mm. Je nach geprüftem Glasaufbau wurden R'w 40, 45 und 46 dB ausgewiesen. Der Nachweis wird deshalb der Holz-HST zugeordnet und nicht der Holz-Metall-HST.
gbd LAB Prüfbericht 16/0160_01R'w 40 (-1;-5), 45 (-1;-5) oder 46 (-2;-6) dB · Prüfaufbau SIRIUS-V HS HolzSchallschutzprüfung ansehen →
QD bezeichnet die PDF-Zeichnung, SD die CAD-Datei. Bei gleicher Zeichnungsnummer können die Indexbuchstaben und damit die Zeichnungsstände abweichen. Weitere Unterlagen erhalten Sie auf Anfrage.
Vorschau
Vorschau
Vorschau
Vorschau
Vorschau
